제품 세부 정보
원래 장소: 진주, 중국
브랜드 이름: WINCOO
모델 번호: HGY
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: $186,540.00/sets 1-99 sets
포장 세부 사항: 수출 패키지
배달 시간: 40 일
공급 능력: 300개 세트 / 세트마다 달
조건: |
새로운 |
보증: |
1년 |
적용 가능한 산업: |
제조 공장, 건설 작업 |
무게 (kg): |
22000 |
전시실 위치: |
아무 것도 |
비디오 출입 검사: |
제공 |
기계 시험 보고: |
제공 |
판매 유형: |
일반 제품 |
핵심 부품에 대한 보증: |
1년 |
핵심 부품: |
PLC, 엔진, 모터, 펌프 |
유일한 세일즈 포인트: |
높은 운영 효율성 |
제품 이름: |
산 파이프 부설 기계 |
애플리케이션: |
도관 부설 기계 |
판매 후 서비스 제공: |
비디오 지원 |
조건: |
새로운 |
보증: |
1년 |
적용 가능한 산업: |
제조 공장, 건설 작업 |
무게 (kg): |
22000 |
전시실 위치: |
아무 것도 |
비디오 출입 검사: |
제공 |
기계 시험 보고: |
제공 |
판매 유형: |
일반 제품 |
핵심 부품에 대한 보증: |
1년 |
핵심 부품: |
PLC, 엔진, 모터, 펌프 |
유일한 세일즈 포인트: |
높은 운영 효율성 |
제품 이름: |
산 파이프 부설 기계 |
애플리케이션: |
도관 부설 기계 |
판매 후 서비스 제공: |
비디오 지원 |

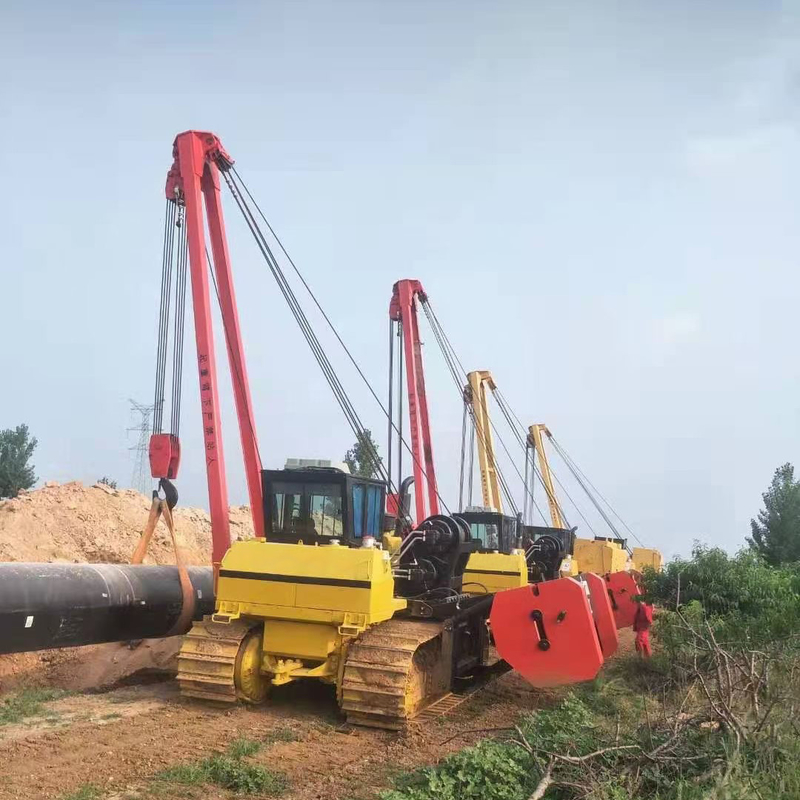

파이프라인 포설기는 대구경 파이프의 분배, 매칭 및 도랑 작업에 주로 사용되는 석유 및 천연 가스 파이프라인 건설의 중요한 건설 장비입니다.
Cummins 엔진과 크롤러 섀시, 견고한 구조, 연장 및 광폭 크롤러, 유압 기계식 변속기를 사용하는 HGY 파이프 크레인 시리즈.
작업 장치는 완전 유압 구동 방식을 채택하여 주로 3가지 동작을 실현합니다. 후크의 들어올리기 및 내리기; 붐의 스윙; 카운터웨이트의 들어올리기 및 내리기.
두 개의 별도 유압 윈치가 붐과 후크를 구동합니다. 붐은 저합금 고강도 강철로 만들어졌으며 견고한 박스 프로파일 용접 구조입니다. 크레인에는 크레인의 지능형 모니터, 후크의 자동 제한 장치 및 붐의 자동 제한 장치가 장착되어 있어 크레인의 작동 상태를 실시간으로 모니터링하고 제어할 수 있습니다. DGY 파이프 크레인은 우수한 마이크로 성능과 빠른 후크 낙하 기능을 갖추고 있습니다.
| 모델 | HGY20 | HGY40 | HGY70 | HGY90 | ||
| 최대 인양 능력 | 25t | 45.7t | 70t | 90t | ||
| 정격 인양 능력 | 21.25t | 38.25t | 59.5t | 76.5t | ||
| 작동 중량(약) | 22t | 35t | 49t | 55t | ||
| 주요 장비의 배송 개요 치수(L*W*H) | 4150×3050×3250 (mm) | 4855×3384×3270 (mm) | 5630×3400×3540 (mm) | 5630×3436×3540 (mm) | ||
| 주요 장비의 배송 중량 | 21.5t | 26t | 37.5t | 38.9t | ||
| 평균 지면 압력 | 76.4KPa | 85.2KPa | 87.3KPa | 86.6KPa | ||
| 최소 지상고 | 480mm | 490mm | 550mm | 550mm | ||
| 최대 등급 | 25° | 25° | 25° | 25° | ||
| 적용 가능한 환경 | -50ºC ~+65ºC | -50ºC ~+65ºC | -50ºC ~+65ºC | -50ºC ~+65ºC | ||
| 엔진 | 모델 | SHANGCHAI SV11CB | CUMMINS NT855-C280 | CUMMINS NT855-C280 | CUMMINS NT855-C280 | |
| 정격 출력 | 120KW | 169KW | 239KW | 257KW1850rpm | ||
| 정격 회전 속도 | 1850rpm | 2000rpm | 2000rpm | 2000rpm | ||
| 보행 시스템 | 작동 모드 | 조이스틱 | 조이스틱 | 조이스틱 | 조이스틱 | |
| 이론적 속도 | 전진(2단) | 3.29/5.28 km/h | 3.6/6.6 km/h | 3.6/6.6 km/h | 3.6/6.6 km/h | |
| 후진(2단) | 4.28/7.59 km/h | 4.3/7.7 km/h | 4.4/7.8 km/h | 4.4/7.8 km/h | ||
| 지면 트랙 길이 | 2635mm | 3050mm | 3620mm | 3620mm | ||
| 트랙 폭 | 560mm | 660mm | 760mm | 760mm | ||
| 트랙 롤러 수 | 7×2 | 7×2 | 9×2 | 9×2 | ||
| 크레인 시스템 | 범위 형태 | 와이어 로프 러핑 형태 | 와이어 로프 러핑 형태 | 와이어 로프 러핑 형태 | 와이어 로프 러핑 형태 | |
| 작동 모드 | 유압 제어 핸들 | 유압 제어 핸들 | 유압 제어 핸들 | 유압 제어 핸들 | ||
| 크레인 링크 | 크레인 링크의 길이 | 6000mm | 7500/8500mm | 7600/8600mm | 8600/9600mm | |
| 최대 인양 높이 | 4909mm | 6100/7050mm | 6100/7050mm | 7050/9600mm | ||
| 크레인 링크 러핑 각도 | 0~85° | 0~86° | 0~86° | 0~86° | ||
| 후크 속도(6~8회) | 0~12.0m/min | 0~6.2 m/min | 0~7.0 m/min | 0~7.0 m/min | ||
| 상승 시간(4~5회) | 25s | 20s | 32s | 40s | ||
1, 파이프라인 작동 성능이 강력함
이 공장은 파이프라인 작업의 엄격함을 처리하도록 특별히 설계되었습니다.
2, 경사면에서 작업하는 강력한 능력
낮은 무게 중심, 뛰어난 기계 균형 및 차동 조향은 좁은 작동 영역에서 뛰어난 핸들링 및 오르막 능력을 제공합니다.
3, 작동 용이성
노동 절약형, 인체 공학적 제어 장치가 장착되어 있어 한 손으로 파이프 크레인의 모든 제어 장치와 기능을 작동할 수 있습니다. 다양한 유형의 크레인 간의 공통 캐빈 기능으로 사용이 더 쉬워집니다.
A. 뛰어난 성능
1, 차동 조향 및 업데이트된 유압 시스템이 통합된 파워트레인은 모든 크레인 응용 분야에 필요한 동력과 향상된 기계 핸들링을 제공하기 위해 함께 작동합니다.
2, 전기 유압 장치는 부하가 큰 윈치로 가변 속도 모터에 대한 더 나은 응답과 정밀한 제어를 제공하여 기계 생산성을 높입니다.
3, 뛰어난 카운터웨이트 모양은 인양 능력을 향상시킵니다.
4, 차동 조향은 두 트랙 모두에서 최대 전력을 유지하여 붐에 부하가 걸린 경우에도 최고의 조향 성능을 가능하게 하는 동시에 좁은 작동 위치에서 핸들링을 개선합니다.
5, 개선된 무게 중심, 연장된 트랙 지지 휠 및 재배치된 후방 가이드 휠은 트랙에 더 넓은 지면 면적을 제공하여 기계의 언덕 작업 능력을 향상시킵니다.
B. 작업자를 위해 설계됨
1, 기계 제어 핸들이 장착되어 있어 한 손으로 크레인의 모든 기계 제어 장치와 기능을 작동할 수 있습니다.
2, 제어 핸들은 인체 공학적 설계를 채택하여 작동 시 노력을 절약하고 합리적인 위치 지정을 합니다. 슬링, 붐 및 접이식 카운터웨이트를 정확하게 동기화하여 배치할 수 있습니다.
3, 이중 브레이크 페달 제어 장치는 기계의 조향 및 조향 성능을 향상시킵니다.
4, 유성 기어 차동 조향 시스템은 좁은 작동 영역에서 뛰어난 핸들링을 용이하게 하고 오르막 성능을 향상시킵니다.
C. 내장된 안전 기능
1, 부하 토크 표시기(LMI)는 표준입니다.
2, 편리한 사다리, 핸들바 및 가드레일은 캐빈에 안전하게 접근할 수 있도록 합니다.
3, 접이식 차양, 추가 거울 및 경사진 문이 있는 대형 지붕 창은 도랑, 붐 및 실린더 블록을 더 잘 볼 수 있도록 도와줍니다.
4, 표준 작업자 위치 감지 시스템을 사용하면 작업자가 앉아 있지 않아도 기계가 회전하지만 우발적인 움직임을 방지하기 위해 파워트레인을 잠급니다.
5, 후방 카메라가 표준이며, 기계 주변의 시야를 더욱 개선하기 위해 두 대의 추가 카메라를 선택 사항으로 사용할 수 있습니다.
