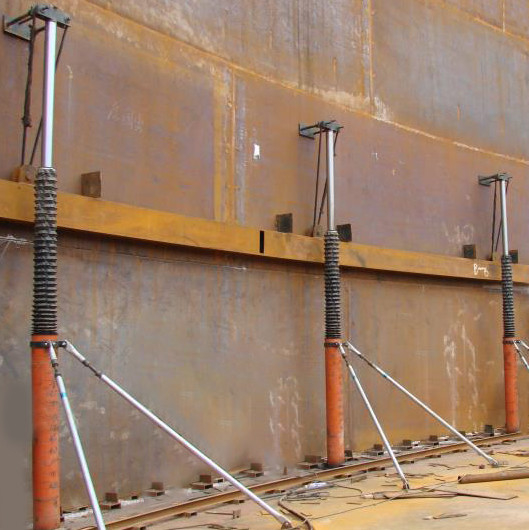

탱크 건설용 첨단 수압 잭링 시스템

현재 큰 저장 탱크 건설에 대한 6 가지 건설 방법이 있습니다: 수압 잭, 중앙 기둥, 떠있는, 앞 로딩, 기계적 잭.수압 자크 시스템은 가장 널리 사용되는 것입니다, 넓은 적응력이 특징이며 이론적으로 모든 크기의 탱크에 적용 될 수 있습니다.운동 제어는 간단하고 신뢰할 수 있으며 덜 위협적입니다. 그래서 점점 더 많은 사람들이 채택됩니다.수압 잭은 수압 잭 시스템의 중요한 부분입니다.

내용 목록은 다음과 같습니다.

• 수압 잭의 제품 구성 요소는 무엇입니까?

• 수압 잭의 특성 및 응용 프로그램은 무엇입니까?

• 수압 잭의 건설 단계는 무엇입니까?

수압 잭의 제품 구성 요소는 무엇입니까?

하나의 모듈을 포함

• 1 세트 x 전력 펌프 스테이션: 수압 전원 공급, 모터 전력 4KW, 명명 흐름은 약 15l / min입니다.

• 5 세트 x 잭링 실린더: 25 톤 (약 18 톤, 100%)

• 5 세트 x 오일 튜브 시스템: 한 탱크 구조는 한 개의 자킹 제어 시스템을 필요로합니다. 각 자킹 제어 시스템은 다음을 포함합니다.

• 1 세트 × 전기 제어장치 및 조작 패널:

각 세트는 다음을 포함합니다.

• 1개의 PLC 조작 제어 상자,

• 1 전원 공급 장치 캐비닛 ((집중 된 누르기 버튼과 자동 PLC 제어 시스템 또는 단일 세트 손잡이 작동 제어.

수압 잭의 특성 및 응용 프로그램은 무엇입니까?

• 적용

1수압 잭은 주로 수직 탱크 상단에서 하단 건설에 사용됩니다.

2또한 메가 작업 조각 자킹 또는 리프팅에 사용할 수 있습니다.

• 특징

1.하이드로릭 잭 시스템 수압 펌프 스테이션, 실린더, 철선 및 스트로크로 구성됩니다. 설치 및 작동에 쉽습니다.

2.하이드라 릭 자킹 시스템은 PLC 중앙 제어기를 사용하여 리프트를 처리합니다. 각 파워 팩은 동시 리프팅의 정확성을 보장하기 위해 보조 균형 장치가 장착되어 있습니다.

3수압 잭 펌프 스테이션은 보조 수동 제어 및 중앙 제어 두 작동 모델을 가지고 있습니다. 실린더는 개별적으로 올리거나 하나의 그룹으로 여러 다른 수동으로 올릴 수 있습니다.그리고 멀티 그룹 또한 더 나은 정밀도와 더 나은 용접 효과를 달성하기 위해 승부 통합 될 수 있습니다.;

4모든 실린더는 안전 밸브가 있습니다. 그것은 자동으로 잠금 될 수 있습니다.

5.실린더는 고압 튜브를 가지고 있습니다. 전통적인 여러 튜브에서 일반적으로 발생하는 오일 누출을 방지하기 위해. 실린더는 무게 자체로 초기 상태로 돌아갈 것입니다.

6수압 실린더의 스트로크는 1475mm입니다. 2500 플레이트 한 단계 리프트와 함께 각 고리 껍질을 만족시킬 수 있습니다. 시간 낭비를 크게 줄일 수 있습니다.

7수압 실린더 기본 높이는 2050mm입니다. 이는 내부 둘레 톱니 용접을 진행하기 위해 자동 둘레 용접 기계와 일치 할 수 있습니다.

8모듈 구성, 수압 잭 양은 탱크와 무게의 다른 크기에 따라 조정 될 수 있습니다

9높은 효율성, 각 리프팅 또는 떨어지는 시간은 약 15분 정도입니다.

10우리의 탱크 용접 기계와 잘 협력 할 수 있습니다. 이는 인력 비용을 크게 줄이고 건설 시간을 줄일 수 있습니다.일반적으로 한 수평 톱니 용접 기계는 6-10 숙련 된 용접자와 일치 할 수 있습니다수직 톱니 용접 기계는 20~30명의 숙련된 용접자와 맞게 될 수 있고, 부트/필렛 용접 트랙터는 6~15명의 숙련된 용접자와 맞게 될 수 있습니다.

수압 잭의 건설 단계는 무엇입니까?

다음의 간략한 설명은 작업 절차를 개괄적으로 설명합니다. 필요한 경우 특정 세부 사항을 수정 할 수 있습니다.

1탱크 바닥의 ′′ 판은 준비 된 기초에 배치되고 함께 용접됩니다.

2지붕의 빔 또는 격자 작업은 조립되고 마지막으로 껍질 반지의 상단 가장자리에 결합됩니다.

3- 수압 자크 시스템은 탱크에 설치되어 있습니다. 두 번째 껍질 고리의 판 (최고 고리의 옆에) 는 첫 번째 고리의 외부에 배치됩니다.

4완공된 탱크의 부분 (옥수와 상층 껍질 반지) 는 두 번째 반지의 판을 움직일 수 있는 높이로 수압적으로 들어올리고 지붕 껍질이 완공될 수 있습니다.

5두 번째 껍질 고리의 판은 정확히 위치하고 첫 번째 고리의 하단 가장자리에 함께 용접됩니다.

6세 번째 껍질 고리의 판은 두 번째 껍질 고리의 외부에 배치됩니다.

7펌프의 완성된 부분 (두 개의 상단 껍질 반지 지붕) 이 들어갑니다.

8위의 작업 순서는 마지막 (하단) 껍질 고리가 완료 될 때까지 반복됩니다.

9전체 탱크는 바닥 판으로 내려와 여기에 용접됩니다.

10- 들어올림 장비는 해체되었습니다.

수압 잭은 주로 큰 탱크 건설에 사용됩니다. WINCOO ENGINEERING CO., LTD는 전 세계 탱크 계약자에게 탱크 수압 잭 장비를 공급하고 있습니다.
