제품 세부 정보
원래 장소: 중국
브랜드 이름: WINCOO
인증: CE
모델 번호: WHL-III
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: USD+800~2900+set
포장 세부 사항: 수출 패키지
배달 시간: 10일
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환
공급 능력: 1000개 세트 / 달
키워드: |

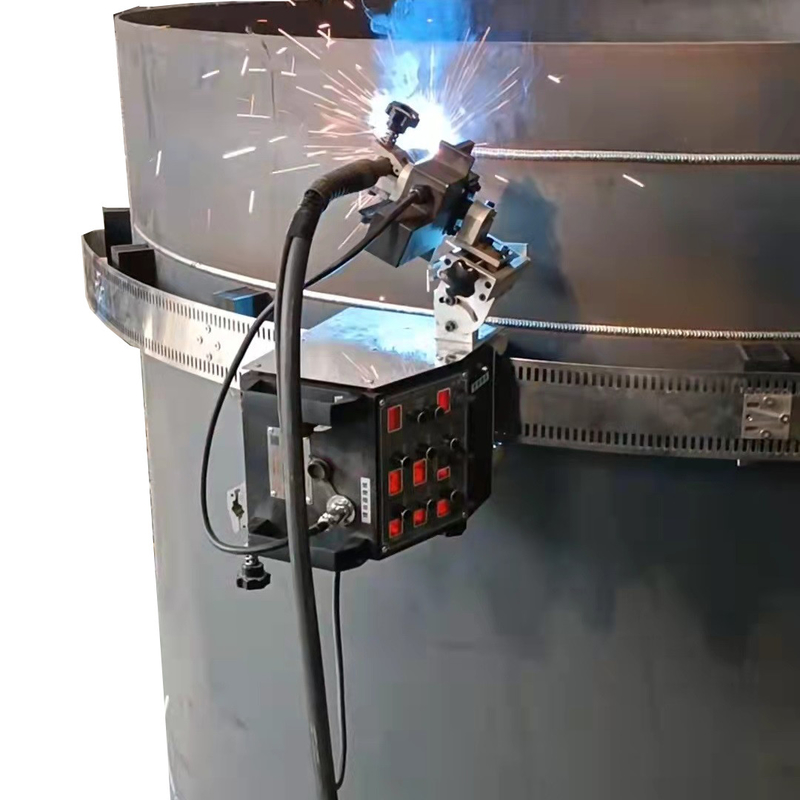

휴대용 탱크 용접 기계 |
판매 후 서비스 제공: |
해외에 있는 기계 서비스용 엔지니어 |
전압: |
380V/50HZ 또는 주문 제작됩니다 |
키워드: |
휴대용 탱크 용접 기계 |
판매 후 서비스 제공: |
해외에 있는 기계 서비스용 엔지니어 |
전압: |
380V/50HZ 또는 주문 제작됩니다 |
직선 철도:
단계 1: 6 M4X12 헥사곤 소켓 스크루를 사용하여 트랙에 3 세트의 자석 좌석을 설치하십시오. 자석 손잡이가 래크 방향으로 있음을 참고하십시오. 트랙은 조립됩니다.또 다른 트랙 세트는 끝 연결판에 겹칠 수 있으며 무한히 사용할 수 있습니다.
단계 2: 열기 로봇 호스트를 트랙의 한쪽 끝에서 트랙에 설치하고, 열린 위치에 있는 걷기 클러치에주의를 기울입니다. 클러치는 사용 할 때 닫힌 위치에 있습니다.
유연 철도:
1단계: 12개의 M6X16 평면 머리 볼트를 사용하여 3개의 자석 세트를 3개의 자석 위치에 설치합니다.
단계 2: 트랙 클러치를 풀고, 트랙에 용접 로봇을 설치, 클러치를 닫고, 호스트는 트랙에 슬라이드 할 수 있습니다.사용 중인 주 엔진이 정상적으로 작동할 수 있습니다..
단계 3: 3 개의 M6X16 평면 볼트로 매그네트 알루미늄 블록에 압축판, 초 얇은 평면 패드 및 부드러운 레일을 설치하고 트랙을 단단히 잡고 조립합니다.또 다른 트랙 끝 세트는 무한 순환을 위해 평판 아래에 삽입될 수 있습니다..
단계 4: 외부 보조기를 합리적인 높이로 조정하십시오. 외부 보조기는 용접 도중 지원하기 위해 용접 권총에 미끄러졌습니다.효과적으로 높은 및 낮은 또는 흔들림 용접 총을 방지 할 수 있습니다.
1램퍼트를 클리프에 붙이고 꽉 잡아
2. 클리프에 타르치를 연결하고 그것을 단단히. 여기 용접 제어 와이어 (총 끝) 설치하고 그것을 단단히.
3. 열기 상자 (왼쪽) 에 용접 손잡이 제어 케이블 (꼬리) 설치, 전력 상자 (오른쪽) 에 와이어 피더 제어 케이블을 설치, 그리고 그것을 단단히.
4. 와이어 피더 제어 용접 손잡이의 2 개의 와이어를 벗고, 원본 제어 라인에 변환 관절을 나사 또는 용접하고, 단열 테이프를 붙여,전원 공급 상자에 회전 관절에 와이어 피더 제어 플러그를 설치, 완벽한 솔루션. 전원 박스의 전원 플러그는 사용을위한 AC220V 50/60Hz 전원 공급 장치에 연결됩니다. 참고: 사용자는 자기 분배 보호에주의를 기울여야합니다.
5여기 오시레이터 제어 라인을 설치하고 꽉 잡아
6. 와이어 카드에 용접선을 설치, 와이어 윙커의 진동에주의를 기울여 충분한 방해 공간을 남겨, 그렇지 않으면 와이어에 영향을 미치고 윙커를 손상시킬 것입니다.
7와이어 피더 제어 라인의 플러그와 용접 손잡이의 끝에있는 두 개의 프레스 구멍을 와이어 피더 (파나소닉) 에 설치하고 단단히 잡으십시오.
| 부문 | 매개 변수 | 참고: | |
| 직선열차 | 유연 철도 유형 | ||
| 외부 전원 | AC 220V 50/60 Hz | 3홀 | |
| 작동 전원 | AC 20V | 각 운전자의 사용 | |
| 크기 | 245*520*280cm | 245*520*290cm | 길이* 너비*높이 |
| 무게 | 80.6kg | 100.4kg | 주 엔진 |
| 트랙 종류 | 선형 이동 안내 | 자율 정렬 유연 슬라이드 레일 | |
| 드라이브 모드 | 기어 드라이브 | 스프로켓 드라이브 | |
| 용접속도 | 0~1650mm/min | 가장 빠르다 | |
| 가장 얇은 흡수판 두께 | 3mm | 자기적으로 매력적인 금속 | |
| 용접 총 조절 범위 | 65mm | 인치위아래로 | |
| 80mm | 인치왼쪽과 오른쪽 | ||
| + 60° | 윙윙각 | ||
| + 25° | 이동 각도 | ||
| 좌측, 우측 | 스윙형 | ||
| 운영 기능 | 0-100mm/min | 스윙 속도 | |
| 0-2.5초 | 왼쪽과 오른쪽 거주 시간 | ||
| +14mm | 스윙 너비 | ||
| +5mm | 보상 센터 | ||
