파이프 라인 건설용 공기 내부 라인업 클램프 기계

Name: 파이프 라인 건설용 공기 내부 라인업 클램프 기계
Brand: Wincoo Engineering Co., Ltd.
SKU: HGDNQ6''~80''
Price: 14,650.00 USD
Availability: InStock

제품 세부 정보

원래 장소: 중국

브랜드 이름: WINCOO

인증: CE

모델 번호: HGDNQ6''~80''

지불 및 배송 조건

최소 주문 수량: 1 세트

가격: USD+10700~18600+set

포장 세부 사항: 수출 패키지

배달 시간: 30일

지불 조건: L/C (신용장), D/P (지급도 조건), 전신환

공급 능력: 10개 세트 / 달

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                Pipeline Construction Line Up Clamp Machine, Pneumatic Internal Line Up Clamp Machine, Pipeline Construction Line Up Clamp Machine


소재:	금속	사용:	파이프 클램프, 산업용 파이프
색상:	Bule/Balck/Red	종류:	과중한 업무 파이프 클램프
크기:	받아들일 수 있는 주문 제작된 사이즈	기능:	클램핑

소재:	금속
사용:	파이프 클램프, 산업용 파이프
색상:	Bule/Balck/Red
종류:	과중한 업무 파이프 클램프
크기:	받아들일 수 있는 주문 제작된 사이즈
기능:	클램핑

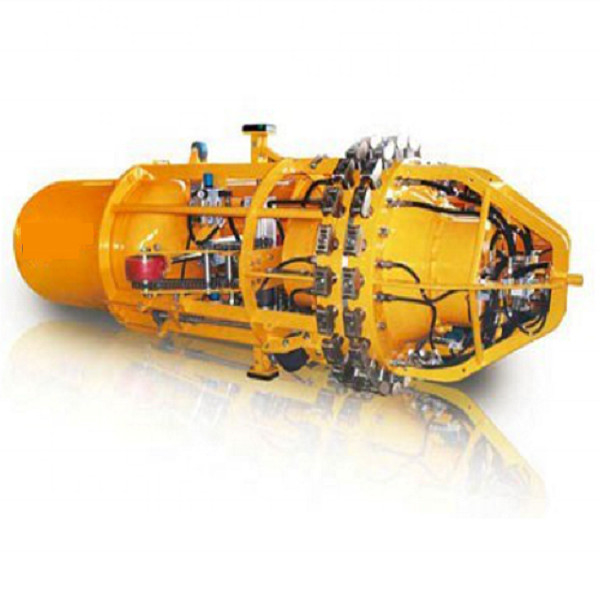

파이프 라인 건설용 공기 내부 라인업 클램프 기계

The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprises압축 공기를 전력으로 사용, 오염, 특히 높은 환경 보호 요구 사항과 함께 물 파이프 라인 및 석유 및 천연 가스 파이프 라인 건설에 적합합니다.신뢰성 높은 성능의 장점이 있습니다., 강한 적응력, 빠른 행동, 정확한 일치, 콤팩트 구조, 간단한 조작 및 정확한 클리어런스 조정.제품 품질과 성능은 국제적으로 유사한 제품과 비교할 수 있습니다., 공기 내부 공기를 포함한입구, 구리 신발형 공기 내면입구, 해상 공기 내부입구, 국내 시장의 빈자리를 채우십시오.

파이프 라인 건설용 공기 내부 라인업 클램프 기계 0

제품 특성

1.단순 한 구조 와 아름다운 외모

2.가벼운 무게, 빠른 걷기 속도, 강한 등반 능력, 낮은 가스 소비

3.큰 지원, 정확한 공백 조정, 크게 건설 효율을 향상

4.밸브 부품은 수입, 관절은 공기 경로가 깨끗하다는 것을 보장하기 위해 스테인리스 스틸 재료로 만들어졌으며 관절 유형은 신뢰할 수있는 밀폐 성능을 보장하기 위해 C형 구조입니다.

5.걷기 프레임은 걷기 바퀴 세트의 성능을 보장하고 전체 기계의 성능을 향상시키기 위해 기술 도구에 엄격하게 제조됩니다.

6.제조부터 설치 및 시공까지 모든 기계는 국가 표준과 프로세스에 따라 엄격하게 구현됩니다.오차의 양과 정밀도 조절의 정확도가 0 이내로 보장.5mm, 파이프 라인 건설 표준의 요구 사항을 충족

제품 매개 변수

자동이 아닌 클램프 (수동으로 당겨)
모델	파이프 크기	피스톤 번호	피스톤 전력	L	W	H	무게	큐브
모델	(mm)	피스톤 번호	(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6"	168	6X2	134	1473	150	150	36	0.04
HGDNQ8"	219	6X2	209	1593	189	189	53	0.06
HGDNQ10	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14'	305-357	6X2	405	1751	280	280	100	0.14

자동 클램프 (자기 힘으로 이동)
모델	파이프 크기 (mm)	피스톤 (번호)	피스톤 전력 (KN)	모터 전력 (Hp)	L (mm)	W (mm)	H (mm)	무게 (kg)	큐브 (M3)
HGDNQ16-18	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26	610~660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36	864~914년	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38	914~965년	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42	1016년~1067년	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48	1168년 ~ 1219년	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50	1219년 ~ 1270년	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54	1321년~1372년	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66	1574-1676년	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72	1727~1727년	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80	1930~2032년	30x2	4855	3	4000	1800	1800	3855	13.0

제품 주요 구성 요소

입구의 주요 구성 요소: 입구 조립 장치 (붓기 블록), 공백 실린더, 운전 장치, 걷기 프레임, 걷기 바퀴, 브레이크 장치, 가스 탱크, 앞 케이지 프레임, 조이스틱 (가스 파이프), 가스 경로 장치 등전력원으로 압축공기로 제어되는아래 사진 참조.

파이프 라인 건설용 공기 내부 라인업 클램프 기계 1

1앞 케이지 프레임

4허리 부종 차단

2, 공백 실린더

5가스 경로

3전면 부종 차단

6, 가스 탱크

7, 조절 가능한 견과류

10, 브레이크 앙상블

13,뒷걸음바퀴

8, 입구 조립

11, 걷기 프레임

9앞바퀴

12, 운전 장치

주요 구성 요소의 적용

A.우선,공기 압축기의 문제와 관련이 있습니다.조이스틱 (가스 경로)그리고 공기 입구 파이프에앞 케이지 프레임높은 압력 튜브와 빠른 관절을 사용하여 공기를 채우거나 채우기 위한 목적을 달성합니다.조이스틱 (가스 경로)그 다음에 제어 샤프트에 연결됩니다앞 케이지 프레임갈고리로

B.의조이스틱 (가스 경로)홀로 스틸 파이프로 용접되어 있으며 그 기능은:

1,2, 공기 경로 제어: 앞 줄이 상승, 앞 줄이 감소, 뒷 줄이 상승, 뒷 줄이 감소, 공백 열기, 공백 닫기 3,구강기의 앞으로의 움직임을 제어.

C.제어 케이블이 약은운전, 걷기, 브레이킹, 앞뒤로 가리키는 것.걸을 때, 앞으로 걷는 케이블은 꽉 잡고, 자동 브레이크는 언덕 아래로 가면서 너무 빠른 속도를 방지하기 위해 풀 때 적용됩니다.앞으로 나아갈 필요가 있다면, 빠르게 케이블을 꽉 잡고 빠르게 케이블을 풀어 점 점 걷기를 실현합니다.

D.의가스 탱크입자 끝에 설치되어 있으며 그 기능은 다음과 같습니다. 1, 전체 기계의 균형을 실현합니다. 2, 가스 저장.

E. 의구강장치클램프 장치의 핵심 부분으로, 실린더, 배급기, 두 그룹의 붓기 블록 (지느러미) 등으로 구성되어 있으며, 주로 매칭을 완료합니다.

제품 사진
