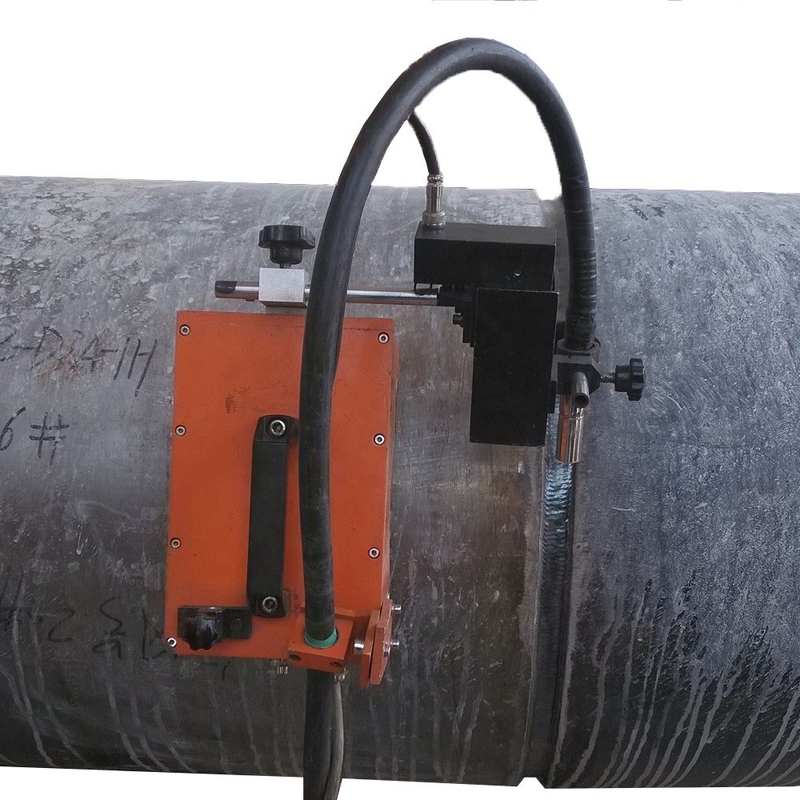

파이프 라인 건설용 4륜 구동 자동 원형 파이프 용접 기계

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $4,120.00/sets 1-99 sets

포장 세부 사항: 카튼

공급 능력: 월 3000 세트/세트

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:

적용 가능한 산업:	제조 공장, 건설 작업	전시실 위치:	아무 것도
비디오 출입 검사:	제공	기계 시험 보고:	제공
판매 유형:	새로운 제품 2020	핵심 부품에 대한 보증:	1년
핵심 부품:	모터	조건:	새로운
크기:	243331cm	무게:	16
사용:	관 용접기	전압:	220v
보증:	1년	주요 판매점:	긴 서비스 라이프
무게 (kg):	16 KG	제품 이름:	자동 원형 파이프 용접기
용접 방법:	자동화 TIG 용접	애플리케이션:	파이프 구성
튜브의 모양:	둥근	판매 후 서비스:	비디오 기술 지원
이동 모드:	4륜 구동	보행 속력:	0-700mm/분
스윙 모터:	DC24V 18RPM

적용 가능한 산업:	제조 공장, 건설 작업
전시실 위치:	아무 것도
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	새로운 제품 2020
핵심 부품에 대한 보증:	1년
핵심 부품:	모터
조건:	새로운
크기:	243331cm
무게:	16
사용:	관 용접기
전압:	220v
보증:	1년
주요 판매점:	긴 서비스 라이프
무게 (kg):	16 KG
제품 이름:	자동 원형 파이프 용접기
용접 방법:	자동화 TIG 용접
애플리케이션:	파이프 구성
튜브의 모양:	둥근
판매 후 서비스:	비디오 기술 지원
이동 모드:	4륜 구동
보행 속력:	0-700mm/분
스윙 모터:	DC24V 18RPM

파이프 라인 건설용 4륜 구동 자동 원형 파이프 용접 기계

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

전기식

수동식

제품 소개

WQ-III는 파이프라인의 내부 및 외부 벽 용접에 적합합니다. 레일이 필요하지 않으며 공작물의 아크 표면을 따라 용접을 수행할 수 있습니다.

CO2 자동 용접 트랙터는 선박, 교량, 기관차, 강철 구조물, 석유 화학 산업 및 기타 산업 분야에서 널리 사용되며 보강판, 리브판, 용접의 교차 부품, 박스 빔 용접 등과 같은 다양한 용접 구조에 적합합니다. 주요 장점은 다음과 같습니다.

1, 노동 강도를 줄이고 작업 환경을 개선합니다.

2, 작업 효율성을 향상시키기 위해 수동 용접의 1.5배입니다.

3, 인적 요인으로 인한 용접 불량 품질을 방지하기 위해 수동 용접의 결함률은 약 20%이며 자동 용접 트랙터는 인공 용접으로 인해 용접 결함률을 생성하지 않습니다. 따라서 종합적인 이점은 수동 용접보다 거의 200% 더 높습니다.

4, 용접 품질의 안정성을 보장하기 위한 높은 수준의 자동화.

5, 간단하고 편리한 작동으로 매우 숙련된 기술자가 필요하지 않습니다.

제품 특징

1, WQ-III는 스윙 자동 용접 장치로 한 번의 용접으로 더 넓은 용접부를 얻을 수 있습니다.

2, 스윙 속도, 스윙 범위, 중심 위치 및 좌우 체류 시간을 조정할 수 있어 다양한 사양의 용접부에 적합합니다.

3, 소형, 경량, 설치 및 이동이 용이하며 숙련되지 않은 작업자도 용접을 수행할 수 있습니다.

4, 용접 중 용접 라인 단선을 방지하기 위해 영구 자석이 설치되어 있습니다.

응용 환경

다양한 강철 구조물의 파이프 용접에 적합합니다.

주요 구성 요소

구성 요소: 용접 건 스윙 장치, 슬라이더, 용접 건 핸들, 제어 상자, 제어 패널 및 기타 액세서리:

1, 스윙 장치: 펜듈럼 스윙 용접을 위해 용접 건을 구동하는 데 사용

2. 구동부: 트롤리의 구동 장치는 4개의 자성 휠, 헬리컬 기어, 체인 및 스프로킷으로 구성됩니다.

3, 슬라이더 부품: 용접 건의 위치를 조정하는 데 사용되며 용접 전후 위치를 미세 조정할 수 있습니다.

4, 용접 건 고정 장치: 용접 건 클램핑 장치로 용접 건의 각도를 조정할 수 있습니다.

5, 제어 상자: 트랙터의 모든 움직임을 조정할 수 있습니다. 자세한 내용은 제어판 작동 방법을 참조하십시오.

제어판 소개

1, 전류 및 전압 조절 노브: 노브를 시계 방향으로 돌리면 값이 증가합니다(트랙터에는 3P 및 8P의 두 개의 전원 플러그가 있습니다. 3P 플러그를 사용하면 전류 및 전압 조절 노브가 유효하지 않으며 와이어 피더의 전류 및 전압을 조절해야 합니다. 8P 플러그를 사용하면 전류 및 전압 제어 노브가 유효합니다).

2, 용접/비용접 선택 노브: 용접하려면 노브가 용접 위치에 있어야 합니다.

3, 포인트 피드: 수동 와이어 피드 장치;

4, 워킹 스위치: 자동차의 걷기 및 정지를 제어합니다. "용접/비용접" 스위치가 "비용접" 위치에 있으면 워킹 스위치를 열면 트랙터는 용접 없이 걷기만 합니다.

5, 워킹 속도 조절: 트랙터 워킹 속도 조절 노브. 워킹 스위치를 켠 후 트랙터 워킹 속도를 조절하는 것이 좋습니다.

6, 워킹 방향 선택: 왼쪽 또는 오른쪽으로 걷기를 선택합니다.

7, 전원 스위치 및 표시등: 전원이 공급되면 표시등이 켜집니다.

8, 스윙 제어부: 스윙 속도, 스윙 범위, 좌우 체류 시간, 중심 위치 및 스윙 모드를 조절할 수 있습니다.

제품 매개변수

항목			매개변수	참고
트랙터	전원 공급 장치	AC 220V
		크기	240×330×310 mm	W×L×H
		무게	16 Kg	스윙어 포함
		이동 모드	4륜 구동	자석 휠
		워킹 속도	0∼700mm/min
제어	스윙 모터	DC24V 18RPM
		용접 건의 조절 가능한 범위	위아래
				전후	85mm
				작동 각도 조절 범위	360°
				각도 조절 범위 수행	0°
		작동 기능	스윙 모드
				스윙 속도	0-10RPM(눈금 표시)
				스윙 범위	0-±10°(눈금 표시)
				좌우 체류 시간 조정	0-2S(눈금 표시)
				중앙 이동 범위	0-±8°
				인칭 와이어 공급
				걷기 시작/정지
				용접 전류/전압 제어
				워킹 방향 선택
				워킹 속도 조절	0∼1000mm/min(눈금 표시)
				용접/비용접 옵션

설치 및 포장 목록

A. 용접 준비

1, 용접에 필요한 도구는 용접기 및 와이어 공급 장치입니다.

2, 특수 제어 케이블(AC 220V)이 필요합니다. 다른 용접 전원 공급 장치에는 다른 케이블이 필요합니다.

3, 용접용 CO2 탱크가 필요합니다.

4, CO2 자동 용접 토치;

5, 기타 필요한 도구;

B. 트랙터 연결 방법

1, 트랙터를 설치하고 트랙터를 작업 표면에 놓습니다.

2, 와이어 공급 트레이에 와이어를 설치하고 와이어를 토치 끝까지 당깁니다.

3, 토치 끝을 와이어 피더에 연결합니다.

4, 제어 전원을 트랙터 제어판의 8P 포트에 연결합니다.

5, 제어 전원 케이블을 AC 220에 연결합니다.

6, 특수 제어 케이블에는 4개의 조인트가 있으며 하나는 220V 전원 공급 장치에 연결되고 다른 하나는 용접 자동차에 연결되며 다른 두 개는 각각 용접기 및 와이어 전송 기계에 연결됩니다.

C. 포장 목록
부품 이름	수량	단위	참고
워킹 용접 트랙터	1	세트
스윙 노즈	1	세트
전원선	1	개	약 10-15m
용접 토치 신호 케이블	1	개	약 0.5m
스윙 신호선	1	개	약 0.5m
사양	1	개
내부 육각 도구	1	세트

제품 사진

Wincoo Engineering Co., Ltd (WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

당사의 서비스 및 강점
우리는 프로젝트 입찰 단계에서 고객이 더 짧은 프로젝트 실행 시간, 더 적은 인건비 및 더 높은 효율적인 건설/제작 방법 및 더 나은 품질을 얻을 수 있도록 지원하는 실행 가능한 솔루션을 제공할 수 있는 능력을 갖추고 있습니다.

고객의 시설/현장 공간 가용성을 기반으로 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치하는 구성을 연구/설계하고 제시하여 프로젝트 요구 사항에 따라 생산 속도를 보장할 수 있습니다.

프로젝트 실행을 지원하기 위해 우리는 항상 소모품, 도구, 장비/기계에서 특수 상품에 이르기까지 다양한 프로젝트 자재를 즉시 공급하기 위해 소방관으로 일할 준비가 되어 있습니다. 유연성을 갖춘 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 기꺼이 활동합니다.
