제품 세부 정보
지불 및 배송 조건
모델 번호: |
HK-100S |
키워드: |
탱크 용접기 |
보행 속력: |
50~1250mm/분 |
전원 공급: |
DC 24 Ｖ |
무게: |
8.4 Kg |
운송 패키지: |
수출 패키지 |
사양: |
스테인리스 스틸 |
상표: |
윈쿠 |
원산지: |
중국 |
공급 능력: |
3000개 세트 / 달 |
냉각 방식: |
공기 냉각 |
스타일: |
휴대용 |
주파수 범위: |
중간 주파수 |
전류: |
DC |
작품 형태: |
일체형 |
종류: |
서브머지드 아크 용접기 |
사용자 정의: |
사용 가능 합니다. |
모델 번호: |
HK-100S |
키워드: |
탱크 용접기 |
보행 속력: |
50~1250mm/분 |
전원 공급: |
DC 24 Ｖ |
무게: |
8.4 Kg |
운송 패키지: |
수출 패키지 |
사양: |
스테인리스 스틸 |
상표: |
윈쿠 |
원산지: |
중국 |
공급 능력: |
3000개 세트 / 달 |
냉각 방식: |
공기 냉각 |
스타일: |
휴대용 |
주파수 범위: |
중간 주파수 |
전류: |
DC |
작품 형태: |
일체형 |
종류: |
서브머지드 아크 용접기 |
사용자 정의: |
사용 가능 합니다. |
I. 제품 설명
HK-100S 트랙터는 자동 장치입니다. 한 번의 용접으로 더 넓은 용접 비드를 얻을 수 있습니다. 직경이 750MM 이상인 아크 용접에 매우 적합합니다. 스윙 속도, 스윙 각도, 중심 오프셋 위치 및 좌우 정지 시간을 조정할 수 있습니다. 다양한 비드에 적합합니다. 용접되지 않은 상태에서 최대 속도는 1250mm/min입니다.
자동 CO2 용접 트롤리는 선박, 교량, 기관차, 강철 구조물, 석유 화학 및 기타 산업 분야에서 널리 사용됩니다. 보강재, 리브, 단면, 박스 빔 등과 같은 다양한 용접 구조물에 적합합니다. 주요 장점은 다음과 같습니다.
| 1 | 무게 | 8.4Kg(왕복 포함) | |
| 2 | 크기 | 430mm × 280mm × 290mm | |
| 3 | 전원 공급 장치 | DC 24V | |
| 4 | 스윙 모터 | DC 24V | |
| 5 | 구동 | 체인 기어 구동 | |
| 6 | 이동 속도 | 50~1250mm/min | |
| 7 | 토치 범위 | 상하 | 40mm |
| 좌우 | 120mm | ||
| 작업 각도 조정 범위 | ±60° | ||
| 주행 각도 조정 범위 | 10° | ||
| 8 | 기능 | 이동 방향 | 전후 |
| 스윙 속도 | 0~100 | ||
| 좌측 정지 시간 및 우측 정지 시간 | 0~2.5초 | ||
| 스윙 각도 | ±15° | ||
| 오프셋 거리 | 0~±8° | ||
| 용접 매개변수 | ||||
| 용접 와이어 직경 | Φ1.2mm | Φ1.4mm | Φ1.6mm | |
| 전류(A) | 다운 핸드 용접 | 120-300 | 150-380 | 180-430 |
| 플러시 필렛 용접 | 120-280 | 150-320 | 180-380 | |
| 수평 용접 | 120-280 | 150-300 | 180-330 | |
| 전압(U) | U=14+0.05I 300A 미만 U=0.04I+16±1.50 300A 이상 U=0.04I+20±2.0 | |||
| 노즐과 공작물 사이의 거리(H) | 200A 미만: H=10~15mm 200~350A H=15~20mm 350~500A H=20~25mm | |||
| 용접 연장 길이(L) | 길이는 용접 와이어 직경의 약 10배입니다. L=10d | |||
III. 주요 특징
1), 이 용접 트롤리는 자동 장치이며 한 번의 용접으로 넓은 용접부를 얻을 수 있습니다. 특히 반경이 900mm 이상인 아크 재료(파이프)의 용접에 적합합니다.
2), 스윙 속도, 스윙 각도, 중심 이동 위치 및 좌우 체류 시간을 조정할 수 있으며, 다양한 사양의 용접 패스에 적합합니다. 트롤리의 최대 이동 속도는 비용접 상태에서 1250mm/min입니다.
Ø 참고: 용접기 자체 보호 루프 스위치는 설정 및 용접 시 OFF로 닫아야 합니다. 용접 트롤리 가스 차폐 용접기는 일정한 통신 번호이고 용접은 불가피하게 잔류 단부를 남기기 때문입니다. ON으로 설정하면 용접 트롤리가 움직임을 멈추지만 아크는 꺼지지 않습니다.
3), 자석은 모두 켜기/끄기 제어 방식으로 철 쓰레기를 청소하고 트롤리를 이동하는 데 편리합니다. 트랙은 용접 라인에서 트롤리가 벗어나는 것을 방지하도록 제어됩니다.
4), 아크 장치가 제공되며 아크 수집 시간 조정 범위는 0-7초입니다.
5), 트롤리에는 유도 정지 스위치가 장착되어 있습니다. 용접 후 트롤리가 자동으로 멈출 수 있어 한 명의 작업자가 여러 장치를 동시에 작동하는 데 편리합니다.
6), 트롤리와 트랙의 설치 및 분해는 특수 장치로 제어되므로 작동이 매우 편리합니다.
7), 소형, 경량, 이동 및 설치가 용이하며 숙련되지 않은 작업자도 용접을 수행할 수 있습니다.
| 표준 패키지의 내용은 아래에 나와 있습니다. 기계를 조립하기 전에 주의 깊게 확인하십시오. | ||
| 1 | 완제품 | 1세트 |
| 2 | 직선 레일(1.8m) | 1세트 |
| 3 | 표준 전원선(16M) | 1세트 |
| 4 | 퓨즈(2A) | 2세트 |
| 5 | 육각 렌치 | 1개 |
| 6 | 사용 설명서, 자격 증명서 | 각 1개 |
HK-100S는 본체, 제어 케이스, X-Y 슬라이드 블록, 토치 홀더, 가이드 휠 및 직선 트랙으로 구성됩니다.
1, 본체: 모터, 유성 감속기, 구동 기어 및 트랙 휠을 포함하는 구동 장치입니다.
2, 제어 케이스: 캐리지의 움직임을 제어합니다. 제어판 설명서를 참조하십시오.
3, 크로스 장치: 직선 용접(예: 컨테이너 케이스) 과정에서 트랙을 이동하는 경우 토치의 위치를 조정하는 데 사용할 수 있습니다.
4, X-Y 트리밍 슬라이드 블록: 토치를 상하 또는 좌우로 조정하는 데 편리합니다.
5, 스윙 장치: 다양한 용접 모델을 실행합니다.
6, 토치 홀더: 토치를 잡고 토치 각도를 쉽게 조정할 수 있습니다. 주의: 단락 또는 감전의 원인이 될 수 있는 전도성 부분을 잡지 마십시오.
7, 전원 플러그 소켓: 접지선에 연결된 외부 전기 케이블의 플러그 소켓입니다. 이 플러그 소켓은 캐리지를 피더에 연결하고 시스템에 전원을 공급하는 역할을 합니다. (케이블 끝에 두 개의 분기가 있으며, 하나는 피더에 연결하는 데 사용되고 다른 하나는 전원에 연결하는 데 사용됩니다.)
8, 강철 벨트 트랙: 다양한 용접 요구 사항을 충족하기 위해 트랙을 작업물에 흡착시키는 영구 자석이 장착되어 있습니다. 직경이 750MM 이상인 아크 용접에 매우 적합합니다.
9, 자석: 강력한 온-오프 자석. 트랙을 이동하려면 모든 자석 스위치를 "OFF"로 돌리십시오.
10, 케이블 브래킷: 스윙 머신의 부하를 줄이기 위해 케이블을 운반하는 데 사용할 수 있습니다.
11, 토치: 사용자는 직선 토치 또는 굽힘 토치를 선택할 수 있습니다.

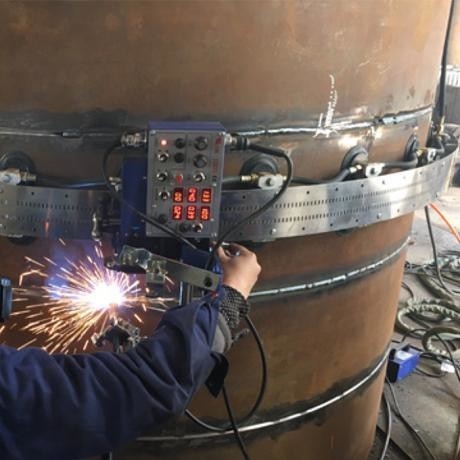

VI. 건설 사진
Wincoo Engineering Co., Ltd(WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.
우리는 프로젝트 입찰 단계에서 고객이 더 짧은 프로젝트 실행 시간, 더 적은 인건비 및 더 높은 효율성의 건설/제작 방법과 더 나은 품질을 얻을 수 있도록 지원하는 실행 가능한 솔루션을 제공할 수 있는 능력을 갖추고 있습니다. 고객의 시설/현장 공간 가용성을 기반으로 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치하는 구성을 연구/설계하고 제시하여 생산 속도가 프로젝트 요구 사항에 따라 보장되도록 할 수 있습니다.
프로젝트 실행을 지원하기 위해, 우리는 항상 다양한 소모품, 도구, 장비/기계에서 특수 상품에 이르기까지 프로젝트 자재를 신속하게 공급하는 소방관으로 일할 준비가 되어 있습니다. 유연성을 갖춘 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 기꺼이 활동합니다.
무엇을 제공할 수 있습니까?
1, 입찰 단계에서 프로젝트를 수주할 수 있도록 지원합니다. 건설 시간을 단축하는 데 도움이 되는 더 적합한 구성을 제공할 수 있습니다.
2, 건설 절차 명확화를 지원하기 위해 모든 기술 문서 및 조언을 제공할 수 있습니다.
3, 용접 효율성을 기반으로 대략적인 건설 시간, 필요한 인력 계산, 용접 소모품 수량 계산을 지원할 수 있습니다.
4, 필요하다면 장기 비즈니스 파트너로부터 훨씬 더 경쟁력 있는 가격으로 적합한 용접 소모품을 제공할 수 있습니다.
5, 현장 인력 교육 서비스, 운영 서비스 또는 인력 서비스 또는 하청업체로 제공할 수 있습니다.
