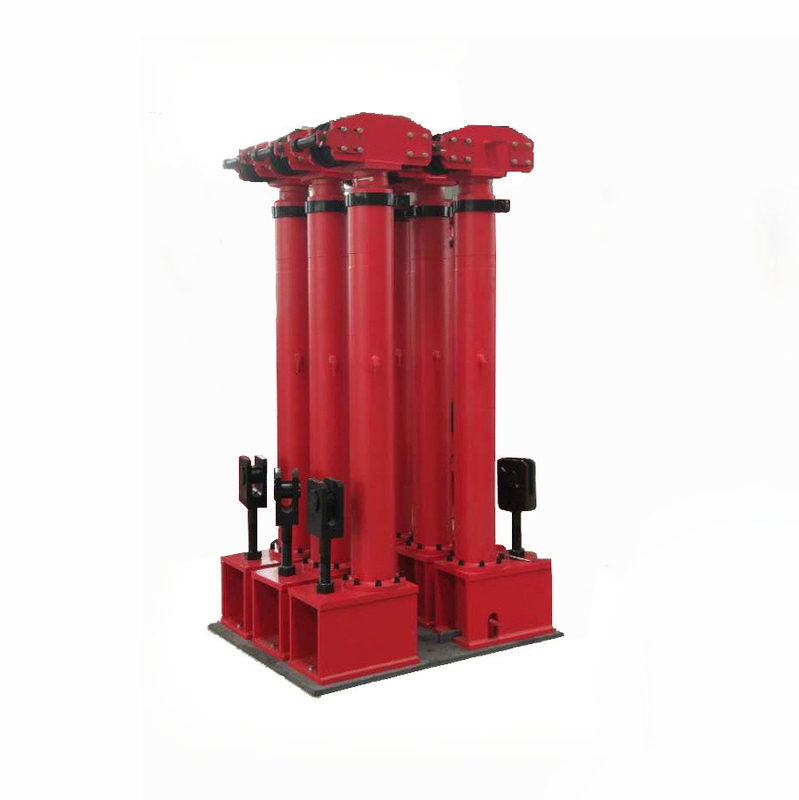

최대 높이 0-4600mm 탱크 건설용 맞춤형 자동 수압 리프팅 시스템

YT-C형 유압 저장 탱크 리프팅 장비는 1994년 저희 회사가 국가 원유 비축 프로젝트를 위해 특별히 개발한 대형 유압 리프팅 장비입니다. 유압 실린더와 펌프 스테이션 시스템의 수를 늘리거나 줄이는 한, 이 장비는 수천 입방 미터에서 수십만 입방 미터에 이르는 다양한 부피의 대형 저장 탱크의 역방향 건설에 적용될 수 있습니다.

 제어 부분은 Siemens PLC 모듈식 설계 개념을 채택하여 작동이 간단하고 품질이 우수합니다. 유압 실린더는 단일 또는 다중 리프팅 높이 조절에 사용할 수 있으며 여러 그룹의 중앙 집중식 제어에도 사용할 수 있습니다. 10년 이상의 실습 요약을 통해 장비를 지속적으로 최적화하고 생산 공정을 개선하여 제품 품질과 성능을 크게 향상시켜 사용자들로부터 칭찬을 받고 있습니다.

★장비의 전체 구조

1, 장비는 자키된 탱크 내부에 균등하게 배치됩니다. 장비의 전체 힘과 측면 힘은 엄격하게 계산되어 성공적으로 적용됩니다.

2, 구조가 엄격하고 컴팩트하며, 출력 힘을 조절할 수 있고, 자키 속도가 자키 요구 사항을 충족하며, 동기화 정확도가 높습니다.

★장비의 작동 원리

힘의 전달: 유압 실린더의 출력 힘 → 강철 와이어 로프 → 상승 링 (리프팅 러그와 용접) → 힘 전달용 리브 플레이트 → 탱크 벽 자키

자키 제어 프로세스:

1, 펌프 스테이션 제어 상자 (회전 선택 버튼) → 중앙 집중식 제어 작동 상자 (그림 1-3) → 유압 자키 펌프 스테이션 (밸브 그룹의 솔레노이드) → PLC 장치 → 중앙 집중식 제어 작동 상자 → 유압 자키 펌프 스테이션 → 유압 실린더의 전체 또는 부분 리프팅 또는 낮추기.

2, 펌프 스테이션 제어 상자 (회전 선택 버튼) → 제어 핸들 → 유압 실린더 (단일 또는 다중) 미세 조정 상하.

★유압 잭의 주요 특징:

1, 이 시스템은 유압 펌프 스테이션, 실린더, 강철 와이어 및 스트로크로 구성됩니다. 설치 및 작동이 용이합니다.

2, 이 시스템은 PLC 중앙 제어를 사용하여 리프트를 처리합니다. 각 전원 팩에는 보조 밸런스 장치가 장착되어 동시에 리프팅의 정밀도를 보장합니다.

3, 유압 리프트 펌프 스테이션에는 보조 수동 제어 및 중앙 제어의 두 가지 작동 모델이 있습니다. 실린더는 개별적으로 또는 여러 개를 하나의 그룹으로 리프트하도록 조정할 수 있으며, 여러 그룹을 통합하여 더 나은 정밀도와 더 나은 용접 효과를 얻을 수 있습니다.

4, 모든 실린더에는 안전 밸브가 있습니다. 전원 꺼짐, 고압 호스 파손, 파열 상황에서도 실린더/탱크가 떨어지는 것을 방지하기 위해 자동으로 잠길 수 있습니다.

5, 실린더에는 기존의 여러 호스에서 일반적으로 발생하는 오일 누출을 방지하기 위해 하나의 고압 호스가 있습니다. 실린더는 자체 무게로 초기 상태로 돌아갑니다.

6, 유압 실린더의 스트로크는 탱크 플레이트 너비에 따라 다양하며, 각 환형 쉘 플레이트의 원스텝 리프트를 만족시킬 수 있습니다. 시간 낭비를 크게 줄입니다.

7, 유압 실린더 기본 높이는 탱크 쉘 너비를 기반으로 하며, 자동 원주 용접 기계와 일치하여 내부 원주 이음새 용접을 진행할 수 있습니다.

8, 모듈 구성, 자키 시스템 수량은 탱크의 크기와 무게에 따라 조정할 수 있습니다.

9, 고효율, 매번 리프팅 또는 하강하는 데 약 15분만 필요합니다.

10, 탱크 용접 기계와 잘 협력하여 인건비를 크게 줄이고 건설 시간을 단축할 수 있습니다.

Wincoo Engineering Co., Ltd (WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

당사의 서비스 및 강점

당사는 프로젝트 입찰 단계에서 고객이 더 짧은 프로젝트 실행 시간, 더 적은 인건비 및 더 높은 효율의 건설/제작 방법과 더 나은 품질을 확보할 수 있도록 지원하는 실행 가능한 솔루션을 제공할 수 있는 능력을 갖추고 있습니다.
고객의 시설/부지 공간 가용성을 기반으로 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치하는 구성을 연구/설계하고 제시하여 프로젝트 요구 사항에 따라 생산 속도를 보장할 수 있습니다.
프로젝트 실행을 지원하기 위해, 당사는 항상 소모품, 도구, 장비/기계에서 특수 상품에 이르기까지 다양한 프로젝트 자재를 신속하게 공급하는 소방관으로 일할 준비가 되어 있습니다. 유연성을 갖추고 있으며, 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 활동하게 되어 기쁩니다.

1. 입찰 단계에서 프로젝트를 수주할 수 있도록 지원합니다. 건설 시간을 단축하는 데 도움이 되는 더 적합한 구성을 제공할 수 있습니다.
2. 건설 절차 명확화를 지원하기 위해 모든 기술 문서 및 조언을 제공할 수 있습니다.
3. 탱크의 무게에 따라 가장 적합한 유압 잭 수를 계산할 수 있습니다.
4. 필요할 경우, 오랜 비즈니스 파트너로부터 훨씬 더 경쟁력 있는 가격으로 적합한 유압 잭 액세서리를 제공할 수 있습니다.
5. 현장 인력 교육 서비스, 운영 서비스 또는 인력 서비스 또는 하청업체로 제공할 수 있습니다.
