높은 운영 효율성 웰더/모바일 웰더 전원 소스 크롤러 크레인

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $136,800.00/sets 1-99 sets

포장 세부 사항: 수출 패키지

공급 능력: 월 3000 세트/세트

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:

조건:	새로운	보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업	무게 (kg):	13000
전시실 위치:	아무 것도	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	새로운 제품 2022
핵심 부품에 대한 보증:	1년	핵심 부품:	엔진, 기어박스, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성	제품 이름:	페이웰더
애플리케이션:	용접 결합 스테이션	판매 후 서비스 제공:	비디오 지원
키워드:	용접 트랙터

조건:	새로운
보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업
무게 (kg):	13000
전시실 위치:	아무 것도
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	새로운 제품 2022
핵심 부품에 대한 보증:	1년
핵심 부품:	엔진, 기어박스, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성
제품 이름:	페이웰더
애플리케이션:	용접 결합 스테이션
판매 후 서비스 제공:	비디오 지원
키워드:	용접 트랙터

높은 운영 효율성 웰더/모바일 웰더 전원 소스 크롤러 크레인

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo)는 고객, 제조사, 파이프 제조, 탱크 건설, 파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야에 가장 적합한 솔루션/장비를 제공하고 있습니다.

Pay Welder라고도하는 HG 시리즈 용접 트랙터는 파이프 라인 용접을위한 완벽한 선택입니다.
전송 및 강력한 하부 차량은 심각한 작업 상태에 적합합니다. 엔진, 발전기, 크레인, 유압 펌프 등과 같은 모든 구성 요소는 글로벌 지원 네트워크가있는 최고 공급 업체에서 선택했습니다. 또한, 현장에서 최대한의 유연성과 가치를 부여하는 것. HG 시리즈 용접 트랙터는 요구 사항에 따라 사용자 정의 할 수 있습니다.

제품 설명

HG 시리즈 용접 워크 스테이션은 장거리 파이프 라인의 기술 개발 요구 사항과 가정 및 해외에서 유사한 제품의 경험에 따라 회사가 개발 한 파이프 라인 용접 장비입니다. 전체 유압 구동 보행 기술의 사용, 국제 유명 유압 부품 사용의 주요 구성 요소, 차량의 기술 성능 및 신뢰성, 유사한 제품 수준에 도달합니다. 전기 용접 기계, 공기 압축기 및 기타 장비를 운반 할 수 있습니다.

HG 시리즈 용접 워크 스테이션은 국제적으로 유명한 브랜드 디젤 엔진을 전원으로 채택하고 차량 장착 발전 시스템은 외부 전원 공급 용량을 160kVA입니다. 발전 시스템은 직접 전송 형태를 채택하여 간단한 구조, 적은 부피, 고효율, 안정적인 전송 및 낮은 노이즈 소비가 낮습니다. 이 기계는 용접 워크 스테이션 운영 특성에 따르면 전체 강성 섀시를 사용합니다. 특수한 유압 구동 보행 시스템을 설계하고, 일반 지역 도로 구동에서 5 월을 제외하고 오프로드 능력은 강력하지만 사막, 느슨한 토양, 고원 등의 넓은 현장 엔지니어링 건설 운영에서 운반되는 환경에서도 적합합니다.

기계의 덮개 부분은 왼쪽과 오른쪽 도어의 설계를 채택하여 매일 유지 보수에 편리합니다. 자동차에는 소형 작업 도구의 저장을 용이하게하기 위해 도구 상자가 장착되어 있습니다.

제품 매개 변수

기술 매개 변수의 표
모델 번호	HG85	HG100	HG125	HG160
전체 치수/ldh (mm)	462023002930	515023702955	515023702955	631030003300
부하가없는 작동 중량	8.8t	10T	10T	13T
크롤러 접촉지면 특이 적 압력	28.5kpa	28.5kpa	28.5kpa	28.5kpa
등급	≤30도	≤30도	≤30도	≤30도
견인	≤91kn	≤91kn	≤91kn	≤91kn
운전 속도 속도	0 ~ 2.9km/h	0 ~ 2.9km/h	0 ~ 2.9km/h	0 ~ 3.7km/h
속도 높이 속도 운전	0 ~ 4.6km/h	0 ~ 4.6km/h	0 ~ 4.6km/h	0 ~ 6.4km/h
Min Groud Clearance	450mm	600mm	600mm	600mm
그로딩 길이를 추적합니다	2800mm	2760mm	2760mm	3100mm
트랙 간격	1750mm	1770mm	1770mm	2150mm
트랙 너비	480mm	570mm	570mm	570m

기본 기계 데이터
모델 번호	HG85	HG100	HG125	HG160
엔진
모델 번호	Cummins 6B5.9-C130	Cummins 6BTA5.9-C170	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C205
평가 된 전력	97kW	127kW	132kW	155kW
정격 속도	2200rpm	2200rpm	2200rpm	2200rpm
전기 시스템	24V	24V	24V	24V
기동기	6.6kw/8.25hp	6.6kw/8.25hp	6.6kw/8.25hp	6.6kw/8.25hp
배수량	5.9L	5.9L	5.9L	5.9L
세기
모델 번호	스탬 포드 UCI224G	스탬 포드 UCI274C	스탬 포드 UCI274E	스탬 포드 UCI274F
정격 용량	85kva	100kva	125kva	160kva
정격 전압	220V/380V	220V/380V	220V/380V	220V/380V
정격 주파수	50Hz	50Hz	50Hz	50Hz
유압 시스템
펌프 출력 용	220 L/분	220 L/분	220 L/분	220 L/분
작동 압력	29MPA	29MPA	29MPA	29MPA
크레인 펌프 출력	35 L/분	35 L/분	35 L/분	90 L/분
작동 압력	20mpa	20mpa	20mpa	30mpa
기중기
만들다	팔 핑거	팔 핑거	팔 핑거	팔 핑거
호이 스팅 용량	≤3200kgs	≤3200kgs	≤3200kgs	≤5000kgs
거리에 도달하십시오	≤5.6m	≤7.8m	≤7.8m	≤8m
로타리 형태	360도	360도	360도	360도

제품 주요 구성 요소

I. 엔진

Cummins 6BTAA-5.9-C202 (2200) 4 개의 스트로크, 터보 차지, 직접 전기 시동, 수냉식 디젤 엔진.

엔진에는 고력 보호 구역, 강력한 전력, 안정적인 발전 품질 및 편리한 유지 보수가 있습니다. 엔진 냉각 시스템이 개선되고 대형 워터 탱크 구조를 갖춘 표준 엔진은 인도의 파이프 라인 국의 고온 환경과 러시아 엔지니어링의 저온 환경을 견딜 수있었습니다.

표준 장비에는 공기 프리 필터가 장착되어있어 공기 프리 필터를 추가하여 공기 흡기 시스템의 먼지와 불순물의 95%를 제거 할 수 있으며, 이는 공기 필터 요소의 청소 및 교체 시간을 6 ~ 10 배, 엔진의 조기 마모를 연장하고 엔진의 조기 마모를 줄이며 환경에 대한 적응력을 향상시킬 수 있습니다.

G3 배출 수준의 성능, 내구성 및 연비를 위해 설계된 Cummins 엔진. 광범위한 환경 적합성 : -42 ~ 55 ° C의 온도, 습도는 90%미만입니다.

II. 피힘 생성 시스템

발전기의 파워 부분은 Cummins 브랜드를 채택하고 Generator는 국제 유명 브랜드의 스탠포드 제품을 채택합니다.

모델 : UCI274F

등급 출력 전력 : 160 kVA

반응 방지 측정 : 세 가지 항 - 페인트 처리

발전기 출력 : 3 단계 4- 와이어 시스템

발전 시스템 기능 :

1) 중립 서스펜션 설계, 제로 라인이 접지되지 않았습니다.

2) 메인 발전 스위치에는 전류 및 전기 충격에 대한 누락 된 단계를 방지하는 기능이 있습니다.

3) 각 위상 분할의 회로 차단기는 누락 된 위상, 전류 및 전기 충격에 대한 경우입니다.

4) 모든 플러그는 방수가되어야합니다.

III. 티라벨 시스템

수입 유압 굴삭기 섀시 기술을위한 섀시 유압 모바일 발전소 수요, 맞춤형 특수 섀시, 강력한 구조, 강력한 운반 용량, 우수한 안정성, 확장 할 수있는 우수한 플랫폼, 굴삭기 섀시 변환을 피하기 위해 차량 개발, 운반 용량 및 빈곤층, 빈곤층 댐핑 및 강성으로 이어집니다. 보행 시스템은 "4 개의 바퀴와 1 개의 벨트"와 텐션 메커니즘을 채택하며, 이는 강한 다목적 성, 우수한 상호 교환 성 및 안정적인 품질을 갖습니다. 표준 장비는 600mm 3 리브 트랙 플레이트입니다. 굴삭기 섀시 변형이있는 완전 유압 모바일 발전소와는 달리, 회사가 제공하는 제품에는 하나의지지 휠 세트가 있으며, 각 측면에 7 개의지지 바퀴가있어 접지 길이를 증가시키고 차량의 안정성을 향상시키고, 특히 등반 안정성을 보장하고, 등산 능력을 향상시키고, 매끄럽고 안전합니다.

지면에서 최소 간격은 560mm이고 접근 각도는 35 °이며 출발 각도는 38 °입니다. 과거 제품의 형태 구조의 바닥, 유지 보수의 형태 구조, 유지 보수는 편리하며, 손바닥의 맨 아래는 부족한 능력이 좋지 않으며, 선박 퇴적물의 바닥에 쉽게 저장할 수 없으며, 다른 일광들은 우리의 생물에 영향을 줄 수는 없습니다. 형태의 바닥은 8 개의 빔 프레임 구조, 엔진 및 변속기 등으로 완전히 닫힌 구조입니다. 플랫폼 위의 대부분의 부품, 장비 유지 보수 편리하고, 방울 능력이 강하고 최대 1100mm 깊이입니다.

유압 전송 기술을 채택하는 왼쪽 및 오른쪽 트랙은 각각 두 핸들에 의해 제어되며, 이는 일방적 인 조향 및 현장 조향을 모두 실현할 수 있습니다. 그것은 배우기 쉽고 가볍고 유연하며 안전하며 신뢰할 수있는 특성을 가지고 있습니다.

제동 시스템, 차량 제동 및 주차 브레이크 및 워킹 모터 및 감속기는 함께 통합되어 있으며, 운전 핸들, 제동 시스템을 자동으로 들고 운전하는 데있어 운전, 운전, 자동 제동, 브레이크 시스템으로 돌아가는 브레이크를 주차 할 수 있도록 제동 시스템 운영이 유연하고 안전하고 안정된 브레이킹을 할 수 있습니다.

강력한 디자인, 강력한 오프로드 용량 및 안정적인 제동 성능을 갖춘 완전 유압 구동 크롤러 하부차.

IV. 시간ydraulic 시스템

섀시 유압 시스템은 폐쇄 유압 시스템에 속하는 성숙한 굴삭기 기술을 갖춘 미국 Danfoss 및 Doosan의 부하에 민감한 유압 시스템을 채택합니다.

크레인 시스템은 기어 펌프, 유압 윈치, 유압 실린더, 멀티 웨이 밸브 및 밸브 밸브로 구성된 성숙한 오픈 밸브 제어 유압 시스템을 채택합니다.

우리 회사는 최적화 및 수직 및 수평 파이프 라인, 소프트 하드 커플, 순서대로, 합리적이고 합리적이고 안정적인 고정 보호 설계 개념, 유압 파이프 라인 설계 및 설치, 주요 유압 부품 및 파이프의 플랫폼을 한눈에, 스 태거, 커버에서 약간의 볼트의 플랫폼에서 수력을 제거 할 수 있으므로 차량 시스템이 쉽게 정리할 수 있습니다. 파이프 라인은 유압 압력 1.5 배보다 높습니다. 이탈리아 전문 기술에 의해 생산 된 Manuli 유압 호스 및 씰은 주변 온도 -40 ° - + 50 ℃의 장비의 정상적인 작동에 적합합니다.

다섯.리프팅 시스템

크레인 표준 구성은 건설 차량의 특수 크레인, 360 ° 연속 회전; 크레인은 폴딩 붐 크레인입니다. 최대 작업 범위 8.5m; 최대 리프팅 토크 132.3 kn.m; 등급 호이 스팅 하중 : 6.3T. 붐 진폭 변화 형태 : 유압 실린더 진폭 변화.

Palfinger Crane, 세계적으로 유명한 브랜드, 유압 구동 망원경 붐, 360 ° 회전. (다른 브랜드를 사용할 수 있습니다)

VI. 남자-기계

굴삭기 택시를 채택하면 간소화 설계, 곰팡이 프레스 성형 공정을 채택하며 전체는 아름답고 관대합니다. 택시의 모든 유리 전선 앞 유리, 3면의 넓은 슬라이딩 창, 왼쪽 하단의 창문은 운전자의 넓은 시력, 외부 세계와의 편리한 커뮤니케이션 및 운전이 쉬운 운전을 보장합니다. 에어백 씰은 운전실의 모든 움직이는 부분에 설치되어 운전실의 압박감을 보장합니다.

전체 택시는 유압식 댐핑을 채택하여 진동을 줄이며, 이는 택시의 사람과 사물에 대한 전체 기계 진동의 손상을 효과적으로 제거하고 운영자의 안락함을 크게 향상시킵니다.

운전자의 도어 잠금 장치는 강철로 만들어졌으며 주로 Hitachi 및 Hyundai와 같은 굴삭기의 운전자 도어 잠금에 사용됩니다. 재료는 주로 ST12 스틸, 45 # 및 10 # 스틸입니다. 택시 핀 샤프트는 35# 주철로 만들어졌습니다.

VII.운반 능력

플랫폼의 운반 용량은 9T입니다. 플랫폼 크기 : 5740mm × 2800mm. DC400 / NL23P 반자동 용접기 (전원 케이블, 배선 등 포함) 및 미국에서 제조 된 공기 압축기는 모바일 발전소에 설치하여 서비스 조건을 충족 할 수 있습니다.

후면 캐비닛 구조 설계는 합리적이며 모듈 식 분할 설계 개념을 채택하며 설치 공간과 열 소산 공간을 효과적으로 확장합니다. 엔진과 발전기는 캐비닛의 오른쪽에 배열되며 왼쪽의 전체 공간은 두 개의 열린 영역으로 나뉩니다. 용접기의 설치 및 유지 보수를 위해 적절한 설치 및 작동 공간이 제공됩니다.

전체 기계의 진동을 줄이기 위해 특수 지지대 및 충격 흡수기가 제공됩니다. 장비를 픽업하기 위해 기계의 진동은 진동, 진동 분리에 의해 손상된 운반 장비를 방지하기 위해 고주파 진동, 고주파수 저가 진동을 모두 가지고 있습니다. 충격 흡수에 기반을 둔 충격 흡수는 수동적 진동 분리에 속해야하며, 일부 운반 장비 설치 발자국, 전기 컨트롤 캐비닛 및 전기 컨트롤 컨트롤 및 전기 용기의 전용 컨퍼런스 장비에 대한 파이프 라인 회사는 전기 컨퍼런스 장비를위한 파이프 라인 회사에 속합니다. 아래 그림과 같이 충격 흡수기는 현장 구성 요구 사항을 충족하는지 확인하십시오.

VIII. 안전 장치

안전 잠금 장치 인 운영자는 운전실을 떠난 후 작동 레버를 당겨 당겨 장비가 정지 상태에있어 우발적 인 운전을 방지합니다. 공급 장비의 모니터링 기기에는 엔진 수온의 디스플레이 경보 기능, 오일 온도가 너무 높고 오일 압력이 너무 낮고 자동 정지의 보호 기능이 있습니다.

이 장비에는 운영자 및 장비의 안전을 보장하기 위해 필요한 전기 단락 보호 장치, 완전한 보험 및 2 레벨 누출 보호 스위치가 장착되어 있습니다.

장비 설치가 편리하고 빠르며 작동 시간이 단축되고 유지 보수가 간단합니다.

1, 일일 유지 보수 부품은 외부로 배열되어 작동하기 쉽습니다.

2, 유지 보수가없는 전력 전송 부품을 채택하고 유지 보수 워크로드를 크게 줄입니다.

3, 엔진에는 미리 필터가있어 유지 보수 기간과 장비의 서비스 수명을 크게 연장합니다.

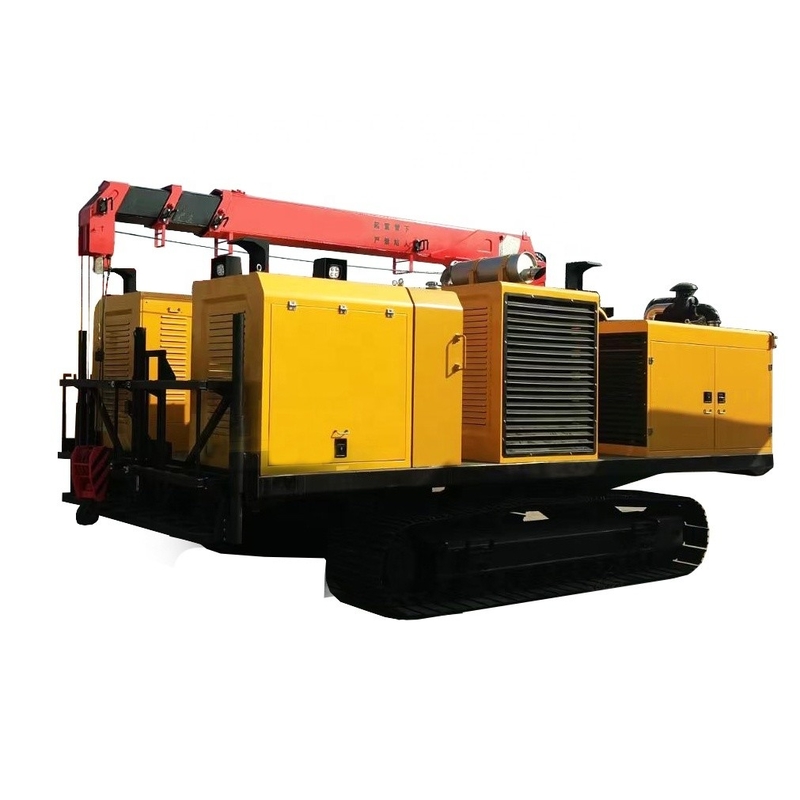

제품 사진

Wincoo Engineering Co., Ltd (Wincoo)는 고객, 제작자, EPC/C 회사에 파이프 제조, 탱크 건설, 파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야에 가장 적합한 솔루션/장비를 제공하고 있습니다.

우리의 서비스 및 강점
우리는 더 짧은 프로젝트 실행 시간, 수중 시간 비용, 더 높은 효율성 건설/제조 방법 및 프로젝트 입찰 단계에서 더 나은 품질로 고객에게 수여 할 수 있도록 실행 가능한 솔루션을 제공 할 수 있습니다.

기반 고객의 시설/사이트 공간 가용성을 통해 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치 구성을 공부/설계하고 일치하는 구성을 제공하여 생산 속도가 프로젝트 요구 사항에 따라 다릅니다.

프로젝트 실행을 지원하기 위해 우리는 항상 소방관으로 일할 준비가되어있어 다양한 소모품, 도구, 장비/기계에서 특별한 상품에 이르기까지 프로젝트 자료에 대한 즉각적인 공급을 제공 할 준비가되었습니다. 유연성으로, 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 수행하게되어 기쁩니다.
