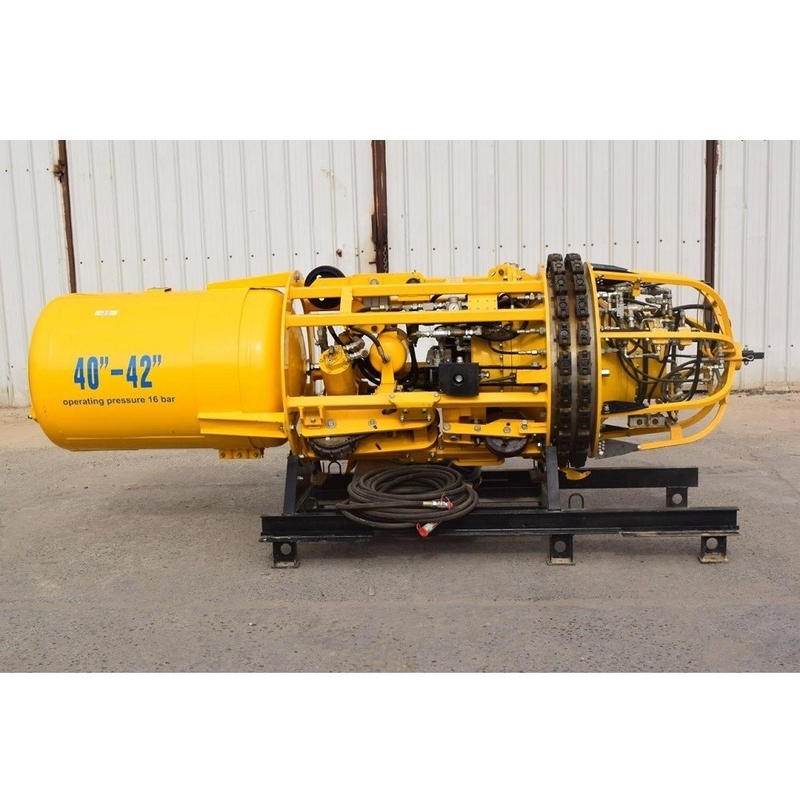

긴 파이프 라인 건설 기계 부드러운 파이프 결합을 위한 공기 내부 클램프

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $18,600.00/sets >=1 sets

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:

조건:	새로운	기계 종류:	리벳팅기
무게 (kg):	200	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년	핵심 부품:	PLC, 엔진, 모터
보증:	1년	주요 판매점:	조작 이 쉽다
적용 가능한 산업:	제조 공장, 건설 작업	전시실 위치:	아무 것도
제품 이름:	파이프라인 마우스피스	애플리케이션:	긴 파이프라인 건설 기계
키워드:	클램프	색상:	고객 요구사항

조건:	새로운
기계 종류:	리벳팅기
무게 (kg):	200
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 엔진, 모터
보증:	1년
주요 판매점:	조작 이 쉽다
적용 가능한 산업:	제조 공장, 건설 작업
전시실 위치:	아무 것도
제품 이름:	파이프라인 마우스피스
애플리케이션:	긴 파이프라인 건설 기계
키워드:	클램프
색상:	고객 요구사항

긴 파이프 라인 건설 기계 부드러운 파이프 결합을 위한 공기 내부 클램프

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

당사에서 생산하는 공압식 내부 마우스피스는 국내외 제품의 선진 기술과 경험을 흡수하고 중국 파이프라인 건설 기업의 건설 특성과 결합하여 개발되었습니다. 압축 공기를 동력으로 사용하여 오염이 없으며, 특히 높은 환경 보호 요구 사항을 가진 수도관 및 석유 및 천연 가스 파이프라인 건설에 적합합니다. 신뢰할 수 있는 성능, 강력한 적응성, 빠른 작동, 정확한 일치, 컴팩트한 구조, 간단한 작동 및 정확한 간극 조절의 장점이 있습니다. 제품 품질 및 성능은 간극형 공압식 내부를 포함하여 국제 유사 제품과 비교할 수 있습니다.마우스피스, 구리 신발형 공압식 내부마우스피스, 해양 공압식 내부마우스피스, 국내 시장 공백을 채웁니다.

제품 특징

1. 단순한 구조와 아름다운 외관

2. 가벼운 무게, 빠른 보행 속도, 강력한 등반 능력, 적은 가스 소비

3. 큰 지지력, 정확한 간극 조절, 건설 효율성 대폭 향상

4. 밸브 부품은 수입되고, 조인트는 스테인리스 스틸 재질로 제작되어 공기 경로가 깨끗하게 유지되며, 조인트 유형은 C형 구조로 제작되어 신뢰할 수 있는 밀봉 성능을 보장합니다.

5. 보행 프레임은 기술 공구에 따라 엄격하게 제조되어 보행 휠 세트의 성능을 보장하고 전체 기계의 성능을 향상시킵니다.

6. 제조에서 설치 및 시운전에 이르기까지 전체 기계는 국가 표준 및 프로세스에 따라 엄격하게 구현되어 정렬 불량의 양과 간극 조절의 정밀도가 0.5mm 이내로 유지되어 파이프라인 건설 표준의 요구 사항을 충족합니다.

제품 매개변수

비자주식 클램프(수동 당김)
모델	파이프 크기	피스톤 수	피스톤 동력	L	W	H	무게	큐브
모델		피스톤 수	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0.04
HGDNQ8''	219	6X2	209	1593	189	189	53	0.06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0.14

자주식 클램프(자체 동력으로 이동)
모델	파이프 크기(mm)	피스톤(개)	피스톤 동력(KN)	모터 동력(Hp)	L (mm)	W (mm)	H (mm)	무게 (KG)	큐브 (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

제품 주요 구성 요소

마우스피스의 주요 구성 요소: 마우스피스 어셈블리(팽창 블록), 간극 실린더, 구동 어셈블리, 보행 프레임, 보행 휠, 브레이크 어셈블리, 가스 탱크, 전면 케이지 프레임, 조이스틱(가스 파이프), 가스 경로 어셈블리 등은 압축 공기를 동력원으로 제어합니다. 아래 그림을 참조하십시오.

1, 전면 케이지 프레임

4, 후면 팽창 블록

2, 간극 실린더

5, 가스 경로

3, 전면 팽창 블록

6, 가스 탱크

7, 조절 가능한 너트

10, 브레이크 어셈블리

13, 후면 보행 휠

8, 마우스피스 어셈블리

11, 보행 프레임

9, 전면 보행 휠

12, 구동 어셈블리

주요 구성 요소의 적용

A. 먼저 공기 압축기는 는 중공 강관으로 용접되며, 그 기능은 다음과 같습니다.와 전면 케이지 프레임의 공기 흡입 파이프에 고압 호스와 퀵 조인트를 연결하여 공기를 채우거나 채우는 목적을 달성합니다. 그런 다음 는 중공 강관으로 용접되며, 그 기능은 다음과 같습니다.는 후크로 전면 케이지 프레임의 제어 샤프트에 연결됩니다.

B. 제품 사진는 중공 강관으로 용접되며, 그 기능은 다음과 같습니다.1,

보충 가스량. 2, 공기 경로 제어: 전면 행 상승, 전면 행 수축, 후면 행 상승, 후면 행 수축, 간극 개방, 간극 폐쇄. 3, 마우스피스의 전진 운동을 제어합니다.C.

제어 케이블은 구동 보행, 제동, 전진 및 후진 지점을 제어하는 데 사용됩니다. 보행 시 전진 보행 케이블을 조여야 하며, 내리막길에서 속도가 너무 빨라지는 것을 방지하기 위해 해제 시 자동 브레이크가 적용됩니다. 전진할 필요가 있는 경우 케이블을 빠르게 조이고 케이블을 빠르게 풀어서 점 보행을 실현합니다.D.

가스 탱크제품 사진E.마우스피스 어셈블리

는 클램프 장치의 핵심 부분으로, 실린더, 분배기 및 두 그룹의 팽창 블록(홀딩 클로) 등으로 구성되며, 주로 매칭을 완료합니다. 제품 사진Wincoo Engineering Co., Ltd (WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.당사의 서비스 및 강점

당사는 프로젝트 입찰 단계에서 더 짧은 프로젝트 실행 시간, 더 적은 인력 시간 비용 및 더 높은 효율적인 건설/제작 방법 및 더 나은 품질로 고객에게 보상할 수 있는 실행 가능한 솔루션을 제공할 수 있는 능력을 갖추고 있습니다.

고객의 시설/현장 공간 가용성을 기반으로 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치하는 구성을 연구/설계하고 제시하여 프로젝트 요구 사항에 따라 생산 속도를 보장할 수 있습니다.

프로젝트 실행을 지원하기 위해 다양한 소모품, 도구, 장비/기계에서 특수 상품에 이르기까지 프로젝트 자재를 즉시 공급하기 위해 항상 소방관으로 일할 준비가 되어 있습니다. 유연성을 갖추고 있으며 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 활동하게 되어 기쁩니다.
