경쟁력 있는 스테인리스 스틸 파이프 라인 비벨링을 위한 수압 정면 및 굴곡 기계

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $56,890.00/sets >=1 sets

포장 세부 사항: 수출 패키지

공급 능력: 월 3000 세트/세트

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:

조건:	새로운	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년	핵심 부품:	PLC, 모터, 기어
전력 (kW):	133	무게 (kg):	4500
주요 판매점:	경쟁력 있는 가격	보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업	전시실 위치:	아무 것도
제품 이름:	파이프 베벨링 장치	판매 후 서비스 제공:	온라인 지원
자르는 소재:	금속 스테인레스 스틸 탄소강	절삭 방식:	플라스마 Cutting+ 불꽃 절단
색상:	맞춤형

조건:	새로운
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 모터, 기어
전력 (kW):	133
무게 (kg):	4500
주요 판매점:	경쟁력 있는 가격
보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업
전시실 위치:	아무 것도
제품 이름:	파이프 베벨링 장치
판매 후 서비스 제공:	온라인 지원
자르는 소재:	금속 스테인레스 스틸 탄소강
절삭 방식:	플라스마 Cutting+ 불꽃 절단
색상:	맞춤형

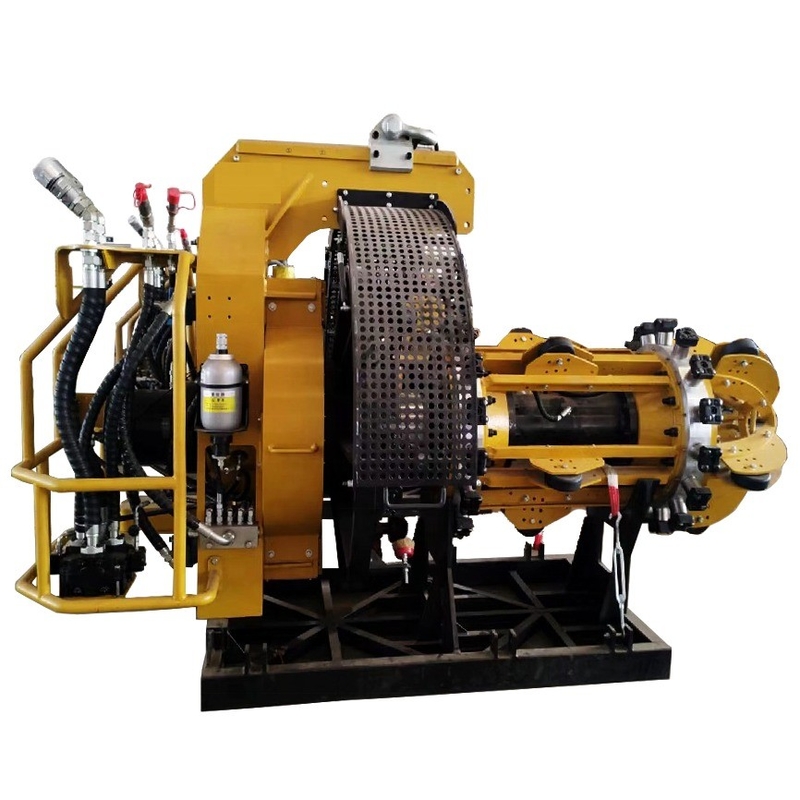

경쟁력 있는 스테인리스 스틸 파이프 라인 비벨링을 위한 수압 정면 및 굴곡 기계

윈쿠 엔지니어링 코., LTD

WINCOO 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설,파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

얼굴 / beveling 기계는 긴 거리의 파이프 라인 건설을 위한 특수 파이프 끝 처리 장비입니다. 그것은 다양한 용접 공예 요구 사항을 충족시키기 위해 모든 종류의 bevels를 신속하게 처리 할 수 있습니다.더 높은 효율을 얻기 위해 수동 beveling 대신그것은 또한 내부 용접 또는 완전 자동 용접에 필요한 일치 도구입니다.
전기 엔진 전원 단위 또한 해상 파이프 라인 건설을 위해 특별히 설계되었으며, 이는 선박 객실의 오염을 줄일 수 있습니다.

일반 정보

1, 8 "에서 56" 파이프 지름 마주하는 기계가 사용할 수 있습니다.

2, 모든 종류의 bevels를 정확하게 가공합니다.

3, 고속 beveling, 높은 효율성 및 에너지 절약

4, 큰 절단 부피, 각 파이프 끝의 평균 사용 시간은 1 ~ 2 분입니다.

5, 디젤 엔진으로 가동되는 수압 단위는 육상 파이프 라인 건설에 사용된다/ 전기 엔진으로 가동되는 수압 단체는 해상 파이프 라인 건설에 사용된다.

제품 매개 변수

모델	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
파이프 크기 (in)	8~14	20~26	24~32	32~40	36~48	48~56
파이프 두께 (mm)	10~22	10~22	14.6~30	14.6~30	14.6~50	14.6~50
셰프트 속도 (rpm)	0~40	0~40	0~40	0~40	0~40	0~40
셰프트 피드 (mm/min)	0-10	0-10	0-10	0-10	0-10	0-10
툴프론	2~3	3~4	4	4	4	4
절단 스턴트 (mm)	90	90	90	90	90	90
변속기 유형	수압 모터 또는 전기 구동
먹이 전달	수압 실린더
무게 (t)	1.2	2.5	3.5	4	4.2	4.5
크기 (mm)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
수력 발전소	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

제품 특성

1, 유연한 전송 시스템을 채택 하 여 이동 표준을 충족 하 여 수압 발전소와 기계 세트를 결합

2, 주 운전 시스템은 하이드럴 드라이빙을 채택하고 운전 전송 메커니즘 회전 판, 부하와 충격 물결의 영향을 정복 할 수 있습니다.

3, 공급 전송 시스템은 수압 시스템을 채택합니다. 높은 공급 정밀도와 큰 힘을 특징으로합니다.

4, 주요 전송 및 공급 운동은 폐쇄형 피드백 시스템을 채택하고, 높은 벡스 부피와 높은 효율성을 갖추고 있습니다.

5전체 시스템은 파일럿 수압 제어 및 판 제어 구성 요소를 채택하고, 간단하고 높은 자동화, 신뢰성, 간편한 조작 및 유지 보수 기능을 갖추고 있습니다.

6, 깨끗한 유형의 빠른 결합기 오염을 줄일 수 있습니다.

7, 디젤 엔진은 가솔린 자동 조정 장치에 장착되어 있습니다, beveling 작업을 제외하면, 디젤 엔진은 비동기 속도 상황, 크게 에너지를 절약 할 수 있습니다.

8, 시스템 자체 온도 보상 기능, 빠른 반응 능력.

9, 수압 시스템은 작업 효율성을 향상시킬 수있는 매우 추운 또는 뜨거운 습한 지역에 적합 할 수있는 사전 가열 및 냉각 기능을 소유하고 있습니다.

제품 주요 구성 요소

난...기계 세트의 기술적 점

1, 좋은 중앙화 능력, 고속 및 큰 힘 확장, 절단 동안 안정적인 클램프를 보장 할 수 있습니다. 추가 또는 연결 막대기를 줄임으로써 클램프 섹션을 다른 파이프 지름에 맞게 만들 수 있습니다..

2, 도구 모방 기술을 채택, 파이프 끝에 따라 파이프 둥글기, bevels 모양과 정확성을 보장 할 수 있습니다.복합 블레이드 막대기는 다른 일치에 따라 복합 bevels의 모든 종류의 완료 할 수 있습니다 채택되었습니다그림 9 및 10 참조.

3, 유명한 브랜드 합금 칼을 채택, 높은 절단 효율과 긴 수명을 특징으로합니다. 그림 11 참조

4, 독특한 발명 회전판 운전 및 공급 운전을 채택, 정해진 기계 및 수압 피드백 시스템을 형성, 작은 흐름 오일 펌프를 사용, 안정적인 절단을 제공 할 수 있습니다,블레이드 충돌과 엔진 막힘을 피합니다..

제2항작동을 위한 핵심점

1, 호스팅 장비에 의해 파이프 끝 앞에 대면 기계를 들어, 파이프에 클램프 섹션을 삽입, 긴장 작동조이스틱, 파이프 내부에 대한 모든 클램프 신발을 지원, 클램프 섹션이 중앙에 고정되어 있는지 확인파이프

2, 파이프 끝 근처의 회전 판을 빠르게 만드는 빠른 공급 조이스틱을 작동. 주축 회전 판 조이스틱을 작동, 주축 회전 판은 설정 속도에 따라 회전하는 굽기 도구를 취할 것입니다,그 다음 주축을 작동 플랜트를 돌리는 요이스틱을 먹여 주축 작업을 시작.

3, beveling 작업 후, 주축 돌기 플레이트 조이스틱을 작동 공급을 중지, 파이프 끝을 정확 하 게 정지 속도에서 2 ~ 4 회로 회전 돌기 플레이트를 넣어, 중지 돌기 플레이트,가속화 회전 속도, 그리고 멈추고, 클램프 섹션을 풀고, 다음 관절으로 이동합니다.

제3조전력 단위

발전소는 엔진, 수압 펌프, 수압 오일 탱크, 디젤 탱크, 라디에이터, 필터 시스템, 수압 튜브, 운영 패널 등으로 구성됩니다.,신뢰성 있고 조작이 쉽죠.

제품 사진

Wincoo 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설,파이프 라인 건설산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

우리 의 봉사 와 힘
우리는 고객이 프로젝트 실행 시간을 단축할 수 있도록 지원하기 위해 실행 가능한 솔루션을 제공할 수 있습니다.프로젝트 입찰 단계에서 인력 시간 비용 감소와 더 효율적인 건설/제조 방법 및 더 나은 품질.

고객의 시설/현장 공간의 가용성을 기반으로, 우리는 연구 / 설계 및 프로젝트 스케줄, 품질,비용과 생산성 생산 속도 프로젝트 요구 사항에 따라 보장.

프로젝트 실행을 지원하기 위해 우리는 항상 소방관으로서 다양한 소모품, 도구, 장비 / 기계에서 특수 상품에 이르기까지 프로젝트 재료에 대한 신속한 공급을 제공하기 위해 준비되어 있습니다.유연성, 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 수행하는 것을 기쁘게 생각합니다.
