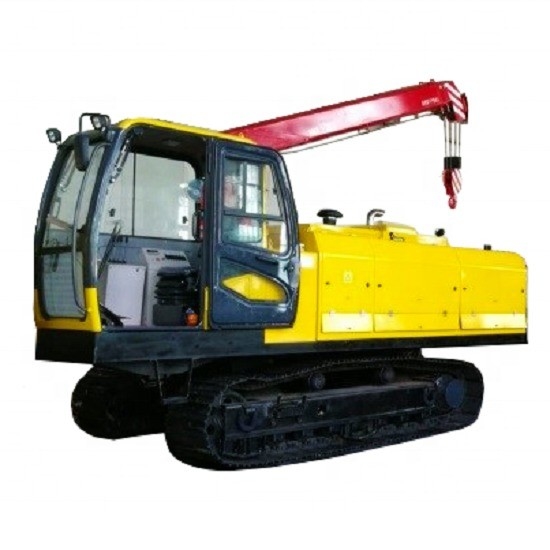

파이프 라인 프로젝트에서 높은 운영 효율을 위해 강력한 용접 역과 리프팅 부름

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $136,800.00/sets 1-99 sets

포장 세부 사항: 수출 패키지

공급 능력: 월 3000 세트/세트

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

조건:	새로운	보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업	무게 (kg):	13000
전시실 위치:	아무 것도	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	새로운 제품 2022
핵심 부품에 대한 보증:	1년	핵심 부품:	엔진, 기어박스, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성	제품 이름:	페이웰더
적용:	용접 결합 스테이션	판매 후 서비스 제공:	비디오 지원
키워드:	용접 트랙터

조건:	새로운
보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업
무게 (kg):	13000
전시실 위치:	아무 것도
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	새로운 제품 2022
핵심 부품에 대한 보증:	1년
핵심 부품:	엔진, 기어박스, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성
제품 이름:	페이웰더
적용:	용접 결합 스테이션
판매 후 서비스 제공:	비디오 지원
키워드:	용접 트랙터

파이프 라인 프로젝트에서 높은 운영 효율을 위해 강력한 용접 역과 리프팅 부름

윈쿠 엔지니어링 코., LTD

Wincoo 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설에 대한 고객, 제조업체, EPC / C 회사에 가장 적합한 솔루션 / 장비를 제공하는 데 종사합니다.파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

HG 시리즈 용접 트랙터, 또한 지불 용접기로 알려져, 파이프 라인 용접에 대한 완벽한 선택입니다.
변속기와 탄탄한 하부차는 힘든 작업 조건에 적합합니다. 그것은 현장에서 쉽게 유지 관리 할 수 있도록 설계되었습니다.수압 펌프 등 세계적 지원 네트워크를 가진 최고의 공급 업체에서 선택했습니다더 나아가, 최대 유연성과 현장에서 가격 대비 가치를 제공하기 위해. HG 시리즈 웰딩 트랙터는 귀하의 요구 사항에 따라 사용자 정의 될 수 있습니다.

제품 설명

HG series welding workstation is a pipeline welding equipment developed by our company according to the technical development requirements of long-distance pipeline and the experience of similar products at home and abroad.전용 수압 구동 걷기 기술의 사용, 국제적으로 유명한 수압 부품의 사용의 주요 구성 요소, 차량의 기술적 성능과 신뢰성을 향상,해외에서 비슷한 제품 수준에 도달. 전기 용접 기계, 공기 압축기 및 기타 장비를 운반 할 수 있습니다.

HG 시리즈 용접 워크스테이션은 국제적으로 유명한 브랜드 디젤 엔진을 전력원으로 채택하고 차량에 장착 된 전력 생산 시스템은 160kva의 외부 전력 공급 용량을 가지고 있습니다.전력 생산 시스템은 직접 전송의 형태를 채택이 기계는 간단한 구조, 더 적은 고장점, 작은 부피, 높은 효율, 안정적인 전송, 낮은 소음 및 낮은 에너지 소비의 장점을 가지고 있습니다. 이 기계는 전체 딱딱한 체스를 사용합니다.용접 작업 스테이션 운영 특성에 따라 특별히 전체 수압 드라이브 걷기 시스템을 설계, 오프로드 능력은 강한, 일반 지역 도로 운전을 제외하고는, 하지만 또한 사막, 느슨한 토양에 적합합니다,고원 및 기타 환경 나쁜 지역은 큰 현장 엔지니어링 건설 작업을 수행.

기계의 커버 부분은 왼쪽과 오른쪽 문의 디자인을 채택, 일상 유지 보수에 편리합니다. 또한 자동차는 작은 작업 도구를 저장하는 것을 용이하게하는 도구 상자에 장착되어 있습니다.

제품 주요 구성 요소

I. 엔진

커민스 6btaa-5.9-c202 (2200) 4타크, 터보 충전, 직접 전기 시작, 물 냉각 디젤 엔진.

엔진은 높은 전력보유, 강한 전력, 안정적인 전력 생산 품질 및 편리한 유지보수.발전된 엔진 냉각 시스템과 큰 물탱크 구조로, 인도의 파이프 라인 사무실의 높은 온도 환경과 러시아 엔지니어링의 낮은 온도 환경에 견딜 수 있습니다.

표준 장비에는 공기 전 필터가 장착되어 있으며, 공기 전 필터를 추가함으로써 공기 흡입 시스템에서 먼지와 불순물의 95%를 제거 할 수 있습니다.공기 필터 요소의 청소 및 교체 시간을 6 ~ 10 배로 늘릴 수 있습니다., 엔진의 초기 마모를 줄이고, 엔진의 사용 수명을 연장하고, 환경에 대한 장비의 적응력을 향상시킵니다.

커민스 엔진, 성능, 내구성 및 연료 경제를 위해 설계, G3 배출 수준. 광범위한 환경 적합성: 42 ~ 55 °C의 온도, 습도 90% 미만

II. P원자력 발전 시스템

발전기의 전력 부분은 커민스 브랜드를 채택하고, 발전기는 국제적으로 유명한 브랜드의 스탠퍼드 제품을 채택합니다.

모델: UCI274F

가등식 출력: 160KVA

퇴색 방지 조치: 세 가지 항 페인트 처리

발전기 출력: 3단계 4선 시스템

전력 생산 시스템 특징:

1) 중립적인 서스펜션 설계, 제로 라인은 땅에 고정되지 않습니다.

2) 주요 전력 생산 스위치는 부진 단계, 전류 및 전기 충격을 방지하는 기능을 가지고 있습니다.

3) 각 단계 분단의 차단기는 부재 단계, 전류 및 전기 충전 경우입니다.

4) 모든 플러그는 방수되어야 합니다.

III. T래블 시스템

수입 수압 발굴기 차체 기술에 대한 차체, 수압 이동 전력 발전소 수요의 작동 조건과 결합, 맞춤형 특수 차체, 단단한 구조,강한 운반 능력, 좋은 안정성, 훌륭한 플랫폼을 확장하기 위해, 발굴기 차체 변환을 방지하기 위해 차량의 발전, 운반 능력과 가난한, 가난한 가난한 완충과 딱딱한 దారి;걷기 시스템 은 "네 바퀴 와 한 벨트"와 긴장 메커니즘 을 채택 한다, 강한 다재다능성, 좋은 교환성 및 신뢰할 수있는 품질을 가지고 있습니다. 표준 장비는 600mm 세 갈래 트랙 플레이트입니다.발굴기 차체 변환과 함께 완전히 수압 이동 전력 발전소와 다른, 우리 회사에서 제공되는 제품은 지원 바퀴의 한 더 세트를 가지고 있습니다, 각 쪽에 7 개의 지원 바퀴가 있습니다, 이는 지착의 길이를 증가시키고 차량의 안정성을 향상시킵니다,특히 등산 안정성을 보장합니다., 등반 능력을 향상시키고 운전을 부드럽고 안전하게 만듭니다.

지상으로부터의 최소 공백은 560mm이고 접근 각도는 35°이고 출발 각도는 38°입니다. 이전 제품 기준으로,엔진 및 변속기 시스템 유지보수 형태 구조의 바닥, 유지보수가 편리합니다, 손바닥의 밑부분은 배기 능력의 결과입니다.배 바닥에 보관하기 쉽다. 퇴적물 및 기타 다양한 형태는 배출이 장비의 서비스 수명과 같은 결함에 영향을 줄 수 없습니다., 우리 회사의 제품 취소 아래쪽은 완전히 닫힌 구조, 8 개의 빔 프레임 구조, 엔진과 변속기, 등과 같은 형태입니다장비 유지보수 편리, 횡단 능력 강, 깊이 최대 1100 mm.

수압 변속기 기술을 채택하여 좌측과 우측 트랙은 각각 두 개의 손잡이로 제어되며 일방적인 스티어링과 현장 스티어링을 모두 실현 할 수 있습니다.쉽게 배울 수 있는 특징이 있습니다.가볍고 유연하고 안전하고 신뢰할 수 있습니다.

브레이킹 시스템, 차량 브레이킹 및 주차 브레이크 및 걷기 모터 및 환원 장치, 연결 기능과 함께 통합 된 브레이킹 시스템을 피하기 위해 성숙합니다.운전 핸들을 조작하는, 브레이크 시스템은 자동으로 상승, 운전, 핸들 중간에 다시, 자동 브레이킹, 브레이크 시스템은 브레이크 시스템 작동 유연성을 보장 할 수 있습니다, 주차 브레이크,안전하고 신뢰할 수 있는 브레이킹.

완전 수압 구동 크롤러 하부차, 견고한 설계, 강력한 오프로드 용량 및 신뢰할 수있는 제동 성능.

IV. H수력 시스템

차시 수압 시스템은 폐쇄 수압 시스템에 속하는 성숙한 발굴기 기술을 가진 미국의 Danfoss 및 Doosan의 부하 민감 수압 시스템을 채택합니다.

크레인 시스템은 성숙한 오픈 밸브 제어 수압 시스템을 채택하며, 이 시스템은 기어 펌프, 수압 린치, 수압 실린더, 다방향 밸브 및 균형 밸브로 구성됩니다.

우리 회사는 최적화, 수직 및 수평 파이프 라인, 부드러운 단단한 커플을 준수, 질서,합리적이고 신뢰할 수 있는 고정 보호 설계 개념, 주요 수압 부품 및 파이프 플랫폼에 한 눈에, 단계적으로, 수압 구성 요소의 플랫폼에서 단지 덮개를 제거 약간의 볼트 유지 보수에 편리할 수 있습니다,그래서 차량의 수압 시스템 부품은 수리 및 유지 보수에 쉽습니다, 모든 파이프 라인 상의 명목 압력은 수압 압력보다 1.5배 높습니다.이탈리아 전문 기술로 생산 된 Manuli 수압 튜브와 밀폐는 -40 °C ~ + 50 °C의 주변 온도에서 장비의 정상적인 작동에 적합합니다..

V.리프팅 시스템

크레인의 표준 구성은 건설 차량을 위한 특수 크레인을 채택하고, 360° 연속 회전; 크레인은 접는 붐 크레인입니다; 최대 작업 범위 8.5m; 최대 리프팅 토크 132.3 kn.m;부하량: 6.3t. 붐 진폭 변동 형태: 수압 실린더 진폭 변동.

PALFINGER 크레인, 세계적으로 유명한 브랜드, 수압 구동 망원경 붐, 360° 회전. (다른 브랜드가 있습니다.)

VI. 인간-기계

발굴기 캐비닛을 채택하고, 정형화된 디자인을 채택하고, 곰팡이 압축 폼프링 프로세스를 채택하고, 전체는 아름답고 관대합니다.왼쪽 아래쪽의 창문은 운전자의 넓은 시야를 보장합니다., 외부 세계와의 편리한 통신, 그리고 더 쉬운 운전. 에어백 밀폐는 객실의 모든 움직이는 부분에 설치되어 객실의 좋은 밀착을 보장합니다.

전체 객실은 진동을 줄이기 위해 수압 완화를 채택, 효과적으로 객실의 사람과 물건에 전체 기계 진동의 손상을 제거,그리고 운영자의 편안함을 크게 향상시킵니다..

운전자의 문 잠금은 철로 만들어지며, 히타치와 현대 같은 발굴기의 운전자의 문 잠금에 주로 사용됩니다. 재료는 주로 ST12 강철, 45 # 및 10 # 강철입니다.카비 핀 샤프트는 35 # 주사철로 만들어졌습니다..

VII.운반 능력

플랫폼의 운반 용량은 9t입니다. 플랫폼 크기는 5740mm × 2800mm입니다. DC400 / NL23P 반 자동 용접기 (전력 케이블, 배선 등을 연결하는 것 포함)) 와 미국에서 제조된 공기 압축기는 이동 전력 발전소에 설치되어 서비스 조건을 충족시킬 수 있습니다..

후방 캐비닛 구조 설계는 합리적이며 모듈형 스플릿 설계 개념을 채택하고 설치 공간과 열 방출 공간을 효과적으로 확장합니다.엔진과 발전기는 캐비닛의 오른쪽에 배치됩니다, 그리고 왼쪽의 전체 공간은 두 개의 개방된 영역으로 나뉘어 있습니다.

전체 기계의 진동을 줄이기 위해, 특별한 지원 및 충격 흡수기가 제공됩니다.진동으로 손상된 운반장비를 방지하기 위해 고주파 낮은 상승 진동, 진동 격리, 충격을 흡수에 기초해야 수동 진동 격리, 그리고 일부 휴대 장비 설치 발 강도 낮은 두 가지 요소에 속합니다파이프라인 회사 무작위 전기 제어 캐비닛과 전기 용접기 같은 장비를 운반하기 위해 특수 장착 브래킷과 전용 접촉 영역 더 큰 고무 충격 흡수, 아래 그림에서 보여지는 것처럼, 현장 건설의 요구 사항을 충족하는 것을 보장합니다.

VIII. 안전장치

안전 잠금 장치, 운전자는 운전실 밖으로 나가면 작동 레버를 끌어올릴 수 있으며, 장비는 사고 운전을 방지하기 위해 정지 상태입니다.공급된 장비의 모니터링 도구는 엔진 물 온도의 표시 알람 기능을 가지고 있습니다., 오일 온도가 너무 높고 오일 압력이 너무 낮고 자동 정지 보호 기능.

장비는 필요한 전기 단전 보호 장치, 완전한 보험 및 두 단계 누출 보호 스위치로 장착되어 운영자와 장비의 안전을 보장합니다.

장비 설치는 편리하고 빠르고, 운영 시간은 짧아지고, 유지보수가 간단합니다.

1, 매일 유지 보수 부품은 외부에 배치되어, 작동하기 쉽습니다.

2, 유지보수 무료 전력 전송 부품을 채택, 유지보수 작업 부하를 크게 줄일 수 있습니다.

3, 엔진은 유지 보수 기간과 장비의 서비스 수명을 크게 연장하는 사전 필터가 있습니다.

제품 매개 변수

기술 매개 변수 표
모델 번호	HG85	HG100	HG125	HG160
전체 차원/LDH (mm)	462023002930	515023702955	515023702955	631030003300
부하 없이 작동중량	8.8T	10T	10T	13T
크롤러 접촉 토양 특압	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
분류 가능성	≤30도	≤30도	≤30도	≤30도
견인력	≤91kn	≤91kn	≤91kn	≤91kn
주행 속도 - 낮은 속도	0~2.9km/h	0~2.9km/h	0~2.9km/h	0~3.7km/h
운전속-고속	0~4.6km/h	0~4.6km/h	0~4.6km/h	0~6.4km/h
마이너 크라우드 클리어먼트	450mm	600mm	600mm	600mm
경로 횡단 길이	2800mm	2760mm	2760mm	3100mm
트랙 간격	1750mm	1770mm	1770mm	2150mm
트랙 너비	480mm	570mm	570mm	570m

기본 기계 데이터
모델 번호	HG85	HG100	HG125	HG160
엔진
모델 번호	커민스 6B5.9-C130	커민스 6BTA5.9-C170	커민스 6BTA5.9-C180	커민스 6BTA5.9-C205
정량력	97kW	127kw	132kw	155kw
가속도	2200rpm	2200rpm	2200rpm	2200rpm
전기 시스템	24v	24v	24v	24v
시작점	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP
이동	5.9L	5.9L	5.9L	5.9L
소화기
모델 번호	스탬포드 UCI224G	스탬포드 UCI274C	스탬포드 UCI274E	스탬포드 UCI274F
명목 용량	85KVA	100KVA	125KVA	160KVA
정량 전압	220V/380V	220V/380V	220V/380V	220V/380V
명목 주파수	50Hz	50Hz	50Hz	50Hz
수력 시스템
펌프 출력 최대	220l/min	220l/min	220l/min	220l/min
작업 압력	29Mpa	29Mpa	29Mpa	29Mpa
크레인 펌프 출력	35l/min	35l/min	35l/min	90l/min
작업 압력	20Mpa	20Mpa	20Mpa	30Mpa
크레인
만들자	발가락	발가락	발가락	발가락
들어올릴 수 있는 능력	≤3200kg	≤3200kg	≤3200kg	≤5000kg
도달 거리	≤5.6m	≤7.8m	≤7.8m	≤ 8m
회전형	360도	360도	360도	360도

제품 사진

Wincoo 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설,파이프 라인 건설산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

우리 의 봉사 와 힘
우리는 고객이 프로젝트 실행 시간을 단축할 수 있도록 지원하기 위해 실행 가능한 솔루션을 제공할 수 있습니다.프로젝트 입찰 단계에서 인력 시간 비용 감소와 더 효율적인 건설/제조 방법 및 더 나은 품질.

고객의 시설/현장 공간의 가용성을 기반으로, 우리는 연구 / 설계 및 프로젝트 스케줄, 품질,비용과 생산성 생산 속도 프로젝트 요구 사항에 따라 보장.

프로젝트 실행을 지원하기 위해 우리는 항상 소방관으로서 다양한 소모품, 도구, 장비 / 기계에서 특수 상품에 이르기까지 프로젝트 재료에 대한 신속한 공급을 제공하기 위해 준비되어 있습니다.유연성, 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 수행하는 것을 기쁘게 생각합니다.
