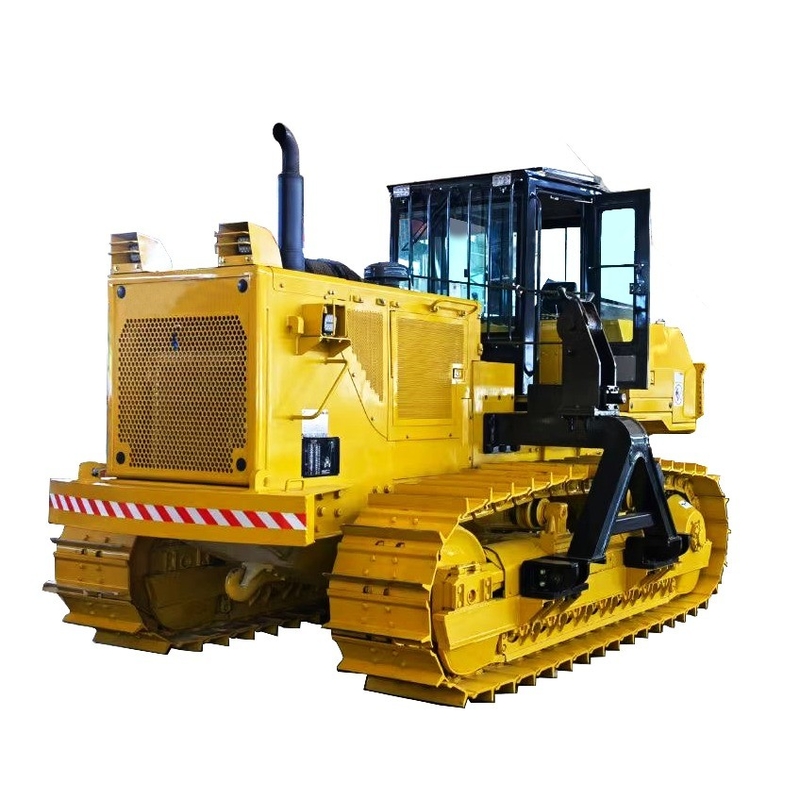

70 톤의 고속 전력 절약 측면 붐 파이프 층 조작에 쉽습니다

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $205,800.00/sets 1-99 sets

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                전력 절약 측면 붐 파이프 층, 고속 측면 부름 파이프 층, 조작하기 쉬운 크롤러 파이프 레이어 기계


조건:	새로운	보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업	무게 (kg):	22000
전시실 위치:	아무 것도	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년	핵심 부품:	PLC, 엔진, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성	제품 이름:	파이프 레이어
애플리케이션:	도관 부설 기계	판매 후 서비스 제공:	비디오 지원

조건:	새로운
보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업
무게 (kg):	22000
전시실 위치:	아무 것도
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 엔진, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성
제품 이름:	파이프 레이어
애플리케이션:	도관 부설 기계
판매 후 서비스 제공:	비디오 지원

70 톤의 고속 전력 절약 측면 붐 파이프 층 조작에 쉽습니다

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo)는 고객, 제조사, 파이프 제조, 탱크 건설, 파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야에 가장 적합한 솔루션/장비를 제공하고 있습니다.

HGY Pipelayer는 주로 파이프 운송, 파이프 배치, 어셈블리 및 트렌치와 같은 파이프 라인 구조의 파이프 호이 스팅 작업에 사용됩니다. Pipelayer 섀시는 성숙한 굴삭기 섀시 기술을 기반으로 개발 된 특수 유압 섀시입니다. 여행 시스템은 출발 및 정지에 약간의 영향을 미치면서 정수압 전송 모드를 채택하며 현장 내 조향을 실현할 수 있습니다. 리프팅 시스템은 안정적인 변속기와 우수한 마이크로 모션 성능으로 전체 유압 전송을 채택합니다. 전통적인 불도저 섀시 파이프 층과 비교할 때, 그것은 명백한 기술 및 응용 프로그램 이점이 있습니다.

HGY Pipelayer는 -20 ° ~ + 50 °의 작업 환경, 3000m 미만의 고도, 공기 중 5% 미만의 모래와 먼지가있는 환경 및 비, 눈 및 안개와 같은 모든 종류의 날씨에 적응할 수 있습니다. 30 ° 경사로에서 안전하고 안정적으로 작동 할 수 있습니다.
HGY Pipelayer는 합리적인 디자인, 소형 구조, 쉬운 파견, 전송 및 운송을 가지고 있으며
철도 운송 및 자체 크롤링 플랫 트레일러 운송 요구 사항. 건설 현장 및 일반 도로 운영에 적응하십시오.

1, 섀시 엉덩이
2, 리프팅 엉덩이
3, 택시 엉덩이
4, 엔진 엉덩이
5, 카운터 웨이트 엉덩이
6, 유압 시스템 엉덩이

제품 매개 변수

모델					HGY20	hgy40	hgy70	hgy90
최대 리프팅 용량					25T	45.7t	70T	90T
평가 된 리프팅 용량					21.25T	38.25T	59.5t	76.5t
작동 중량 (약)					22T	35T	49T	55T
주 장비의 배송 개요 치수 (LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
주요 장비의 배송 중량					21.5T	26T	37.5t	38.9T
평균지면 압력					76.4KPA	85.2kpa	87.3KPA	86.6KPA
최소 지상 클리어런스					480mm	490mm	550mm	550mm
최대 등급					25 °	25 °	25 °	25 °
적용 가능한 환경					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
엔진	모델			Shangchai SV11CB	Cummins NT855-C280	Cummins NT855-C280	Cummins NT855-C280
		평가 된 전력			120kW	169kw	239kW	257KW1850RPM
		정격 회전 속도			1850rpm	2000rpm	2000rpm	2000rpm
걷는 시스템	작동 모드			조종간	조종간	조종간	조종간
		이론적 인 속도	앞으로 (Shift2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		이론적 인 속도		뒤로 (Shift2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		지상에서 트랙의 길이			2635mm	3050mm	3620mm	3620mm
		트랙 너비			560mm	660mm	760mm	760mm
		트랙 롤러 수			7 × 2	7 × 2	9 × 2	9 × 2
크레인 시스템	범위 양식			와이어 로프 러핑 형태	와이어 로프 러핑 형태	와이어 로프 러핑 형태	와이어 로프 러핑 형태
		작동 모드			유압 제어 핸들	유압 제어 핸들	유압 제어 핸들	유압 제어 핸들
		크레인 링크	크레인 링크의 길이	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		크레인 링크		최대 리프팅 높이	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		크레인 링크 루핑 각도			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		후크 속도 (6 ~ 8 회)			0 ~ 12.0m/분	0 ~ 6.2 m/분	0 ~ 7.0 m/분	0 ~ 7.0 m/분
		상승 시간 (4 ~ 5 회)			25S	20 년대	32S	40 년대

제품 기능

I. 섀시 어셈블리 기능

1, 유압 굴삭기 섀시 기술, 고강도 파이프 레이어 특수 섀시를 신뢰할 수있는 품질로 채택하십시오.

2, 3 개의 갈비뼈 또는 이중 갈비뼈 크롤러, 9 개의지지 휠 그룹 및 최대 30 ° 등반 각도.

3, 메인 펌프, 슬리핑 모터 및 이동 모터는 독일의 렉스 로스 브랜드를 채택하여 전체 차량의 유압 시스템을 신뢰할 수있는 작동을 보장합니다.

4, 메인 밸브는 완전한 전기 제어 솔루션을 채택하여 원활하게 작동하고 정확한 최적화를 실현할 수 있습니다.

도 5, 보행 프레임과 차량 프레임 사이의 고강도 연결 구조를 채택하여 전체 기계가 리프팅 중에 충분한 강성을 갖도록합니다.

6, 게이지 설계가 증가하여 전체 기계의 안정성을 향상시켜 측면 하중 조건에 더 적합합니다.

7, 9지지 롤러는 각 측면에 분포되며, 큰 베어링 용량, 고온 저항 및 가혹한 작업 조건에 대한 적응성이 있습니다.

II.운전 시스템의 안전하고 안정적인 제동

1, 출발 및 정지에 약간의 충격을주는 정수압 전송 모드를 채택하고 현장 조향을 실현할 수 있습니다.
2, 운영자가 구동 레버를 풀면 주차 안전을 보장하기 위해 구동 모터의 브레이크가 자동으로 닫힙니다.
3, 고속 및 저속 기어 스위칭을 통해 고속 이동 및 저속 크리프를 달성 할 수 있습니다.

III.리프팅 안전을 보장하기위한 완전한 안전 장치

1, 전기 고압 붐 한계 장치는 붐의 리프팅 한계 위치를 안정적으로 제한하여 붐을 당기고 구부릴 수있는 사고를 방지 할 수 있습니다.

도 2, 후크의 방향 가로지는 장치는 후크와 스틸 와이어 로프가 손상되는 것을 방지하기 위해 후크가 한계 위치를 넘어 상승하는 것을 방지합니다.

3, 안전한 하중 표시기 (토크 리미터)는 장비가 항상 정격 하중 내에서 작동하고 인력 및 장비의 안전을 보장합니다.

IV.엔진

1, 고유 한 PT 연료 시스템과 터보 차지가 장착 된 Cummins 엔진을 채택하십시오.

2, 많은 명백한 장점이있는 Cummins 엔진. 경량, 고전력, 대형 토크, 저 연료 소비 및 간단한 유지 보수.

다섯.중앙 슬링 지원 메커니즘

1, 중앙 슬링 지원 메커니즘의 높은 신뢰성.

2, 더 큰 토크와 하중을 가질 수있는 특수 강화 된 슬리핑 지지대를 채택하십시오.

VI.리프팅 시스템

1, 리프팅 시스템은 안정적인 변속기와 우수한 마이크로 모션 성능으로 최대 유압 전송을 채택합니다.

2, 루핑 윈치와 와인딩 윈치는 저속 고 토크 모터에 의해 구동됩니다. 윈치에는 일반적으로 닫힌 브레이크가 장착되어 루핑과 윈치의 안정적인 자체 잠금을 보장합니다.

3, 루핑 윈치와 와인딩 윈치의 모터 오일 흡입구에는 America Sun Company가 생산 한 고품질 밸런스 밸브가 장착되어 정격 하중에 자유롭게 떨어지지 않도록합니다.

4, 스틸 와이어 로프 루프를 채택하면 더 나은 마이크로 제어와 함께 다중 속도 풀리 블록의 사용을 통해 시작 및 정지 충격을 줄일 수 있습니다.

VII.간단하고 편리한 작동

1에서, 전체 기계는 완전히 전기 전기 제어 솔루션을 채택하여 빠른 시작 응답, 가볍고 유연하며 안정적인 작동으로 여러 각도에서 리프팅 및 회전을 최적화합니다.

2, 리프팅 시스템은 범용 전기 제어 파일럿 핸들 인 이탈리아 HC 브랜드를 통한 붐 확장 및 훅 리프팅 동작을 제어합니다.

3, 플랫폼 회전은 전기 파일럿 핸들에 의해 제어되며 유연하고 신뢰할 수 있습니다.

4, 빠른 및 마이크로 모션의 두 가지 제어 모드와 함께 전자 파일럿 제어 및 유압 전송의 완벽한 조합은 리프팅 작업이 우수한 마이크로 모션을 갖고, 마이크로 모션 정확도는 양호한 상태에서 2mm입니다.

VIII.강한 적응 Abilit

-20 ℃ ~ + 50 ℃, 3000m 미만의 고도 및 먼지가 높은 환경에서 일할 수 있습니다.

ix.작동 공간의 인간화

1, 넓은 공간과 넓은 시력을 가진 작전 택시; 유압 충격 흡수 및 중단 된 좌석을 채택하십시오. 더 편안한 운전.

2, 유압 시스템은 파일럿 제어 모드를 채택하며 안정적이고 신뢰할 수 있습니다.

3, 에어컨 장착 (공기 쿨러)

제품 사진

Wincoo Engineering Co., Ltd (Wincoo)는 고객, 제작자, EPC/C 회사에 파이프 제조, 탱크 건설, 파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야에 가장 적합한 솔루션/장비를 제공하고 있습니다.

우리의 서비스 및 강점
우리는 더 짧은 프로젝트 실행 시간, 수중 시간 비용, 더 높은 효율성 건설/제조 방법 및 프로젝트 입찰 단계에서 더 나은 품질로 고객에게 수여 할 수 있도록 실행 가능한 솔루션을 제공 할 수 있습니다.

기반 고객의 시설/사이트 공간 가용성을 통해 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치 구성을 공부/설계하고 일치하는 구성을 제공하여 생산 속도가 프로젝트 요구 사항에 따라 다릅니다.

프로젝트 실행을 지원하기 위해 우리는 항상 소방관으로 일할 준비가되어있어 다양한 소모품, 도구, 장비/기계에서 특별한 상품에 이르기까지 프로젝트 자료에 대한 즉각적인 공급을 제공 할 준비가되었습니다. 유연성으로, 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 수행하게되어 기쁩니다.
