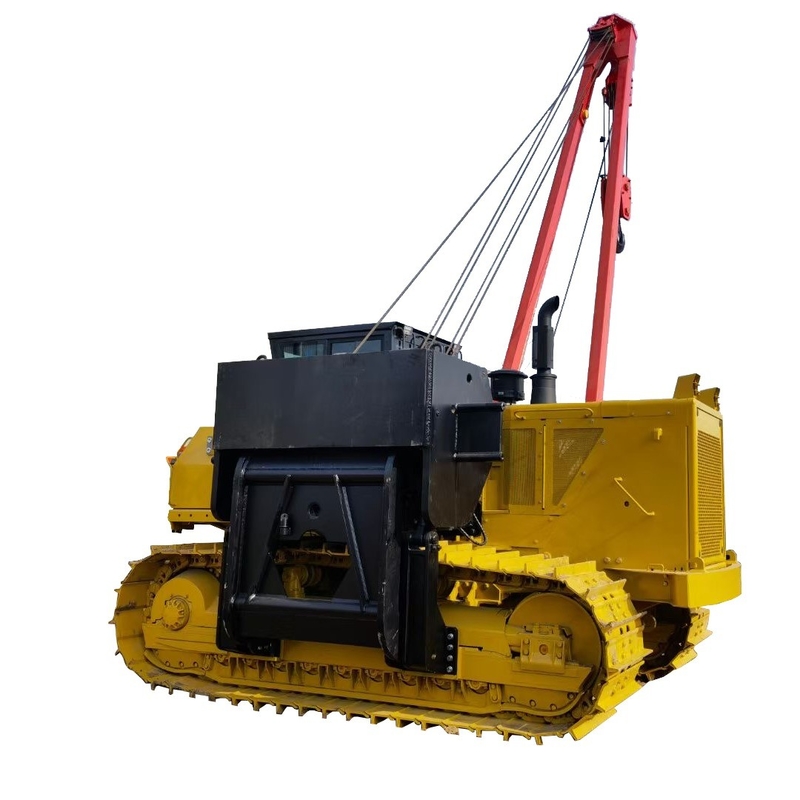

비용 효율성 건설 프로젝트의 파이프 호스팅을 위한 수압 습지 파이프

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $205,800.00/sets 1-99 sets

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                파이프 호스팅 수압 습지 파이프, 비용 효율성 수압 습지 파이프, 비용 효율성 파이프 라인 설치 장비


조건:	새로운	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	일반 제품
보증:	1년	핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 엔진, 모터, 펌프	적용 가능한 산업:	제조 공장, 건설 작업
유일한 세일즈 포인트:	높은 운영 효율성	무게 (kg):	22000
제품 이름:	파이프 레이어	전시실 위치:	아무 것도
적용:	도관 부설 기계	판매 후 서비스 제공:	비디오 지원

조건:	새로운
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	일반 제품
보증:	1년
핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 엔진, 모터, 펌프
적용 가능한 산업:	제조 공장, 건설 작업
유일한 세일즈 포인트:	높은 운영 효율성
무게 (kg):	22000
제품 이름:	파이프 레이어
전시실 위치:	아무 것도
적용:	도관 부설 기계
판매 후 서비스 제공:	비디오 지원

비용 효율성 건설 프로젝트의 파이프 호스팅을 위한 수압 습지 파이프

윈쿠 엔지니어링 코., LTD

Wincoo 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설에 대한 고객, 제조업체, EPC / C 회사에 가장 적합한 솔루션 / 장비를 제공하는 데 종사합니다.파이프 라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

HGY 파이프 레이어는 주로 파이프 운송, 파이프 배치, 조립 및 트렌싱과 같은 파이프 건설에서 파이프 호스팅 작업을 위해 사용됩니다.파이프 레이어 차시는 성숙한 발굴기 차시 기술을 기반으로 개발 된 특별한 수압 차시입니다이동 시스템은 시작 및 정지에 작은 영향을 미치는 수압 변속 모드를 채택하고 현장 스티어링을 실현 할 수 있습니다.안정적인 전송과 좋은 마이크로 모션 성능전통적인 볼도저 차시 파이프 레이어와 비교하면 명백한 기술 및 응용 장점이 있습니다.

HGY 파이프라이어는 - 20 °C ~ + 50 °C의 작업 환경, 3000m 이하의 고도, 공기 중에 모래와 먼지가 5% 미만인 환경 및 비와 같은 모든 종류의 날씨에 적응 할 수 있습니다.눈과 안개; 30° 램프에서 안전하고 안정적으로 작동 할 수 있습니다.
HGY 파이프 레이어는 합리적인 설계, 컴팩트 구조, 쉬운 배포, 전송 및 운송을 가지고 있으며
철도 운송 및 자율 이동 평면 트레일러 운송의 요구 사항 건설 현장 및 일반 도로 운영에 적응합니다.

1차시 엉덩이
2엉덩이를 들어올리는
3택시 엉덩이
4엔진 엉덩이
5반중력 엉덩이
6, 수압 시스템

제품 매개 변수

모델					HGY20	HGY40	HGY70	HGY90
최대 들어올림 능력					25t	45.7t	70t	90t
용량					21.25t	38.25t	59.5t	76.5t
작동 무게 (약)					22t	35t	49t	55t
주요 장비의 선박 윤곽 차원 (LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
주요 장비의 운송 무게					21.5t	26t	37.5t	38.9t
평균 지상 압력					76.4KPa	85.2KPa	87.3KPa	86.6KPa
최소 지평					480mm	490mm	550mm	550mm
최대.그라데이블리티					25°	25°	25°	25°
적용 가능한 환경					-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC
엔진	모델			샴카이 SV11CB	큐민스 NT855-C280	큐민스 NT855-C280	큐민스 NT855-C280
		정량력			120KW	169KW	239KW	257KW1850rpm
		가속속도			1850rpm	2000rpm	2000rpm	2000rpm
걷기 시스템	작동 모드			조이스틱	조이스틱	조이스틱	조이스틱
		이론적 속도	앞으로 (시프트2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		이론적 속도		뒤로 (시프트2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		지상 경로 길이가			2635mm	3050mm	3620mm	3620mm
		트랙 너비			560mm	660mm	760mm	760mm
		트랙 롤러 수			7x2	7x2	9x2	9x2
크레인 시스템	범위 형태			유선 류핑 형태	유선 류핑 형태	유선 류핑 형태	유선 류핑 형태
		작동 모드			수압 제어 손잡이	수압 제어 손잡이	수압 제어 손잡이	수압 제어 손잡이
		크레인 연결	크레인 링크의 길이가	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		크레인 연결		최대 들어올림 높이	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		크레인 링크 luffing 각			0~85°	0~86°	0~86°	0~86°
		갈고리 속도는 ((6~8배)			0~12.0m/min	0~6.2m/min	0~7.0m/min	0~7.0m/min
		올리는 시간 ((4~5배)			25년	20대	32세	40대

제품 특성

I. 차시 조립 특징

1, 고강도 파이프 레이어 특수 체시, 신뢰할 수있는 품질을 가진 수압 발굴기 차시 기술을 채택합니다.

2, 3개의 리버 또는 이중 리버 크롤러, 9개의 지원 바퀴 그룹, 최대 30° 등반 각도

3, 주 펌프, 회전 모터 및 이동 모터는 전체 차량의 수압 시스템의 신뢰할 수있는 작동을 보장하기 위해 독일 렉스트로트 브랜드를 채택합니다.

4, 주 밸브는 원활하게 작동하고 정확한 최적화를 실현 할 수있는 완전한 전기 제어 솔루션을 채택합니다.

5, 걷기 프레임과 차량 프레임 사이의 고강성 연결 구조를 채택 하 여 전체 기계가 들어 올리는 동안 충분한 딱딱함을 보장 합니다.

6가이브 디자인이 증가하여 전체 기계의 안정성을 향상시키고 측면 부하 조건에 더 적합합니다.

7, 9 지원 롤러는 각 쪽에 분산되어 있으며, 큰 운반 용량, 높은 온도 저항성 및 혹독한 작업 조건에 적응 할 수 있습니다.

제2항안전하고 신뢰할 수 있는 운전 시스템 제동

1, 시작 및 정지에서 작은 영향과 함께 수직 변속 모드를 채택하고 현장 스티어링을 실현 할 수 있습니다.
2운전자가 운전 레버를 풀면 운전 모터의 브레이크가 자동으로 닫혀 주차 안전을 보장합니다.
3, 고속과 저속 기어 전환을 통해 고속 이동과 저속 크립을 달성 할 수 있습니다.

제3조리프팅 안전성 확보를 위한 완전한 안전장치

1, 전기-하이드럴 붐 제한 장치는 안정적으로 붐의 리프팅 제한 위치를 제한 할 수 있습니다, 붐을 당기고 구부리는 사고를 방지하기 위해.

2, 갈고리의 오버 와일링 방지 장치 갈고리가 제한 위치 이상으로 올라가는 것을 방지하기 위해 갈고리와 철선 로프가 손상되는 것을 방지합니다.

3안전 부하 표시기 (토크 제한기) 는 장비가 항상 지정 부하 내에서 작동하는지 확인하고 직원과 장비의 안전을 보장합니다.

IV.엔진

1, 독특한 PT 연료 시스템과 터보 충전 장치가 장착된 커민스 엔진을 채택합니다.

2, 커민스 엔진은 많은 명백한 장점, 예를 들어, 가벼운 무게, 높은 전력, 큰 토크, 낮은 연료 소비 및 간단한 유지보수.

V.중앙 스윙 지원 메커니즘

1, 중앙 스윙 지원 메커니즘의 높은 신뢰성.

2, 더 큰 토크와 부하를 견딜 수있는 특수 강화 된 스윙 지원을 채택하십시오.

VI.리프팅 시스템

1, 리프팅 시스템은 완전한 수압 변속기를 채택하고 안정적인 변속기와 좋은 마이크로 모션 성능을 제공합니다.

2, 루핑 윈치와 와일링 윈치는 저속 고토크 모터에 의해 구동됩니다. 윈치는 루핑과 윈치의 신뢰할 수있는 자동 잠금을 보장하기 위해 정상적으로 닫힌 브레이크가 장착되어 있습니다.

3, 루핑 린치와 와일링 린치의 모터 오일 입구는 명목 부하 아래 자유 떨어지지 않도록 보장하기 위해 미국 SUN 회사가 생산 한 고품질 균형 밸브가 장착되어 있습니다.

4, 더 나은 마이크로 제어와 함께 여러 속도 롤리 블록의 사용을 통해 시작 및 정지 영향을 줄일 수 있습니다.

VII.간단하고 편리한 조작

1, 전체 기계는 다양한 각도에서 리프팅 및 회전을 최적화하기 위해 완전히 전기 제어 솔루션을 채택하고, 빠른 시작 반응, 가볍고 유연하고 신뢰할 수있는 작동.

2, 리프팅 시스템은 보편적인 전기 제어 파일럿 손잡이를 통해 붐 연장 및 갈고리 리프팅 동작을 제어, 이탈리아 HC 브랜드.

3, 플랫폼 회전은 전기 조종 손잡이, 유연하고 신뢰할 수 있습니다.

4, 전자 조종 제어와 가압 변속기의 완벽한 조합, 빠른 제어 모드와 마이크로 모션 두 가지 모드로 승동 작업이 우수한 마이크로 모션,그리고 마이크로 모션 정확도는 좋은 상태에서 2mm입니다.

제8조강한 적응력

- 20 °C ~ + 50 °C, 3000m 이하의 고도 및 먼지가 많은 환경에서 작동 할 수 있습니다.

제9조운영 공간의 인간화

1, 넓은 공간과 넓은 시야를 가진 운영 캐빈; 수압 충격을 흡수하고 매달린 좌석을 채택; 더 편안한 운전.

2, 수압 시스템은 파일럿 제어 모드를 채택, 안정적이고 신뢰할 수 있습니다.

3, 에어컨을 장착 (에어 쿨러)

제품 사진

Wincoo 엔지니어링 Co., Ltd (WINCOO) 는 파이프 제조, 탱크 건설,파이프 라인 건설산업 생산 라인, 청정 에너지 프로젝트 및 다른 산업 분야.

우리 의 봉사 와 힘
우리는 고객이 프로젝트 실행 시간을 단축할 수 있도록 지원하기 위해 실행 가능한 솔루션을 제공할 수 있습니다.프로젝트 입찰 단계에서 인력 시간 비용 감소와 더 효율적인 건설/제조 방법 및 더 나은 품질.

고객의 시설/현장 공간의 가용성을 기반으로, 우리는 연구 / 설계 및 프로젝트 스케줄, 품질,비용과 생산성 생산 속도 프로젝트 요구 사항에 따라 보장.

프로젝트 실행을 지원하기 위해 우리는 항상 소방관으로서 다양한 소모품, 도구, 장비 / 기계에서 특수 상품에 이르기까지 프로젝트 재료에 대한 신속한 공급을 제공하기 위해 준비되어 있습니다.유연성, 우리는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 수행하는 것을 기쁘게 생각합니다.
