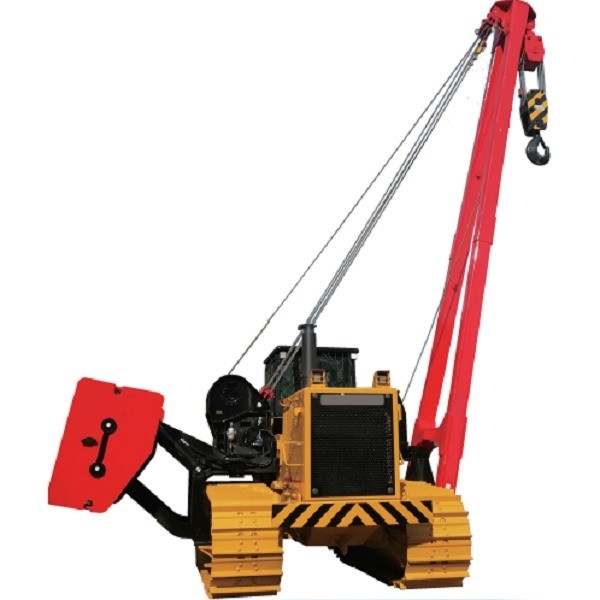

40 톤 크롤러 사이드 붐 파이프 레이어 파이프 라인 건설에 대한 높은 운영 효율

제품 세부 정보

원래 장소: 진주, 중국

브랜드 이름: WINCOO

지불 및 배송 조건

가격: $205,800.00/sets 1-99 sets

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:

조건:	새로운	보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업	무게 (kg):	22000
전시실 위치:	아무 것도	비디오 출입 검사:	제공
기계 시험 보고:	제공	판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년	핵심 부품:	PLC, 엔진, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성	제품 이름:	파이프 레이어
애플리케이션:	도관 부설 기계	판매 후 서비스 제공:	비디오 지원

조건:	새로운
보증:	1년
적용 가능한 산업:	제조 공장, 건설 작업
무게 (kg):	22000
전시실 위치:	아무 것도
비디오 출입 검사:	제공
기계 시험 보고:	제공
판매 유형:	일반 제품
핵심 부품에 대한 보증:	1년
핵심 부품:	PLC, 엔진, 모터, 펌프
유일한 세일즈 포인트:	높은 운영 효율성
제품 이름:	파이프 레이어
애플리케이션:	도관 부설 기계
판매 후 서비스 제공:	비디오 지원

40 톤 크롤러 사이드 붐 파이프 레이어 파이프 라인 건설에 대한 높은 운영 효율

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd(WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

HGY 파이프레이어는 파이프 운송, 파이프 설치, 조립 및 참호 작업과 같은 파이프라인 건설에서 주로 파이프 호이스트 작업에 사용됩니다. 파이프레이어 섀시는 성숙한 굴삭기 섀시 기술을 기반으로 개발된 특수 유압 섀시입니다. 주행 시스템은 정수압 변속 모드를 채택하여 시작 및 정지 시 충격이 적고 현장 조향을 실현할 수 있습니다. 리프팅 시스템은 완전 유압 변속을 채택하여 안정적인 변속과 우수한 미세 동작 성능을 제공합니다. 기존 불도저 섀시 파이프레이어와 비교하여 기술 및 적용 측면에서 분명한 이점이 있습니다.

HGY 파이프레이어는 -20℃ ~ +50℃의 작업 환경, 해발 3000m 미만, 공기 중 5% 미만의 모래 및 먼지가 있는 환경, 비, 눈, 안개 등 모든 종류의 날씨에 적응할 수 있습니다. 30° 경사로에서 안전하고 안정적으로 작동할 수 있습니다.
HGY 파이프레이어는 합리적인 설계, 컴팩트한 구조, 쉬운 파견, 이송 및 운송이 가능하며
철도 운송 및 자체 크롤링 평판 트레일러 운송의 요구 사항을 충족합니다. 건설 현장 및 일반 도로 작업에 적합합니다.

1, 섀시 어셈블리
2, 리프팅 어셈블리
3, 캐빈 어셈블리
4, 엔진 어셈블리
5, 카운터웨이트 어셈블리
6, 유압 시스템 어셈블리

제품 매개변수

모델					HGY20	HGY40	HGY70	HGY90
최대 리프팅 용량					25t	45.7t	70t	90t
정격 리프팅 용량					21.25t	38.25t	59.5t	76.5t
작동 중량(약)					22t	35t	49t	55t
주요 장비의 배송 개요 치수(LWH)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
주요 장비의 배송 중량					21.5t	26t	37.5t	38.9t
평균 지면 압력					76.4KPa	85.2KPa	87.3KPa	86.6KPa
최소 지상고					480mm	490mm	550mm	550mm
최대 등급					25°	25°	25°	25°
적용 가능한 환경					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
엔진	모델			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		정격 출력			120KW	169KW	239KW	257KW1850rpm
		정격 회전 속도			1850rpm	2000rpm	2000rpm	2000rpm
보행 시스템	작동 모드			조이스틱	조이스틱	조이스틱	조이스틱
		이론 속도	전진 (shift2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		이론 속도		후진 (shift2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		지면 트랙 길이			2635mm	3050mm	3620mm	3620mm
		트랙 폭			560mm	660mm	760mm	760mm
		트랙 롤러 수			7×2	7×2	9×2	9×2
크레인 시스템	범위 형태			와이어 로프 러핑 형태	와이어 로프 러핑 형태	와이어 로프 러핑 형태	와이어 로프 러핑 형태
		작동 모드			유압 제어 핸들	유압 제어 핸들	유압 제어 핸들	유압 제어 핸들
		크레인 링크	크레인 링크의 길이	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		크레인 링크		최대 리프팅 높이	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		크레인 링크 러핑 각도			0~85°	0~86°	0~86°	0~86°
		후크 속도(6~8회)			0~12.0m/min	0~6.2 m/min	0~7.0 m/min	0~7.0 m/min
		상승 시간(4~5회)			25s	20s	32s	40s

제품 특징

I. 섀시 어셈블리 기능

1, 유압 굴삭기 섀시 기술, 고강도 파이프레이어 특수 섀시를 채택하여 안정적인 품질을 제공합니다.

2, 3개의 리브 또는 이중 리브 크롤러, 9개의 지지 휠 그룹 및 최대 30°의 등반 각도.

3, 메인 펌프, 선회 모터 및 주행 모터는 독일 Rexroth 브랜드를 채택하여 전체 차량의 유압 시스템의 안정적인 작동을 보장합니다.

4, 메인 밸브는 부드럽게 작동하고 정확한 최적화를 실현할 수 있는 완전 전기 제어 솔루션을 채택합니다.

5, 리프팅 시 전체 기계가 충분한 강성을 갖도록 주행 프레임과 차량 프레임 사이에 고강도 연결 구조를 채택합니다.

6, 게이지 설계를 늘려 전체 기계의 안정성을 개선하여 측면 적재 조건에 더 적합합니다.

7, 9개의 지지 롤러가 각 측면에 분산되어 있어 큰 베어링 용량, 고온 저항 및 가혹한 작업 조건에 대한 적응성을 제공합니다.

II. 주행 시스템의 안전하고 안정적인 제동

1, 정수압 변속 모드를 채택하여 시작 및 정지 시 충격이 적고 현장 조향을 실현할 수 있습니다.
2, 작업자가 주행 레버를 놓으면 주행 모터의 브레이크가 자동으로 닫혀 주차 안전을 보장합니다.
3, 고속 및 저속 기어 전환을 통해 고속 이동 및 저속 크리프를 달성할 수 있습니다.

III. 리프팅 안전을 보장하기 위한 완전한 안전 장치

1, 전기 유압 붐 제한 장치는 붐의 리프팅 제한 위치를 안정적으로 제한하여 붐을 당기고 구부리는 사고를 방지할 수 있습니다.

2, 후크의 과권선 방지 장치는 후크가 제한 위치 이상으로 상승하는 것을 방지하여 후크와 강선 로프가 손상되는 것을 방지합니다.

3, 안전 부하 표시기(토크 리미터)는 장비가 항상 정격 부하 내에서 작동하고 인원 및 장비의 안전을 보장합니다.

IV. 엔진

1, Cummins 엔진을 채택하고 고유한 PT 연료 시스템과 터보차징을 장착했습니다.

2, Cummins 엔진은 경량, 고출력, 대토크, 낮은 연료 소비 및 간단한 유지 보수 등 많은 분명한 장점을 가지고 있습니다.

V. 중앙 선회 지지 메커니즘

1, 중앙 선회 지지 메커니즘의 높은 신뢰성.

2, 더 큰 토크와 부하를 견딜 수 있는 특수 강화 선회 지지대를 채택합니다.

VI. 리프팅 시스템

1, 리프팅 시스템은 완전 유압 변속을 채택하여 안정적인 변속과 우수한 미세 동작 성능을 제공합니다.

2, 러핑 윈치와 권취 윈치는 저속 고토크 모터로 구동됩니다. 윈치에는 러핑 및 윈치의 안정적인 자체 잠금을 보장하기 위해 일반적으로 닫힌 브레이크가 장착되어 있습니다.

3, 러핑 윈치 및 권취 윈치의 모터 오일 입구에는 미국 SUN 회사에서 생산한 고품질 밸런스 밸브가 장착되어 정격 부하에서 자유 낙하가 없도록 합니다.

4, 강선 로프 러핑을 채택하고 다중 속도 풀리 블록을 사용하여 시작 및 정지 충격을 줄일 수 있으며 미세 제어가 더 좋습니다.

VII. 간단하고 편리한 작동

1, 전체 기계는 완전 전기 제어 솔루션을 채택하여 여러 각도에서 리프팅 및 회전을 최적화하여 빠른 시동 응답, 가볍고 유연하며 안정적인 작동을 제공합니다.

2, 리프팅 시스템은 범용 전기 제어 파일럿 핸들, 이탈리아 HC 브랜드를 통해 붐 연장 및 후크 리프팅 동작을 제어합니다.

3, 플랫폼 회전은 전기 파일럿 핸들로 제어되며 유연하고 안정적입니다.

4, 전자 파일럿 제어와 유압 변속의 완벽한 조합은 고속 및 미세 동작의 두 가지 제어 모드를 통해 리프팅 작업에 우수한 미세 동작을 제공하며, 양호한 조건에서 미세 동작 정확도는 2mm입니다.

VIII. 강력한 적응성

-20℃ ~ +50℃, 해발 3000m 미만 및 고농도 먼지 환경에서 작업할 수 있습니다.

IX. 작업 공간의 인간화

1, 넓은 공간과 넓은 시야를 갖춘 작동 캐빈; 유압 충격 흡수 및 서스펜션 시트 채택; 더욱 편안한 운전.

2, 유압 시스템은 파일럿 제어 모드를 채택하여 안정적이고 신뢰할 수 있습니다.

3, 에어컨(에어 쿨러) 장착

제품 사진

Wincoo Engineering Co., Ltd(WINCOO)는 파이프 제작, 탱크 건설, 파이프라인 건설, 산업 생산 라인, 청정 에너지 프로젝트 및 기타 산업 분야의 고객, 제작자, EPC/C 회사에 가장 적합한 솔루션/장비를 제공하는 데 주력하고 있습니다.

당사의 서비스 및 강점
당사는 프로젝트 입찰 단계에서 더 짧은 프로젝트 실행 시간, 더 적은 인건비 및 더 높은 효율적인 건설/제작 방법 및 더 나은 품질로 고객에게 보상할 수 있는 실행 가능한 솔루션을 제공할 수 있는 능력을 갖추고 있습니다.

고객의 시설/현장 공간 가용성을 기반으로 프로젝트 일정, 품질, 비용 및 생산성에 대한 일치하는 구성을 연구/설계하고 제시하여 프로젝트 요구 사항에 따라 생산 속도를 보장할 수 있습니다.

프로젝트 실행을 지원하기 위해 당사는 항상 소모품, 도구, 장비/기계에서 특수 상품에 이르기까지 다양한 프로젝트 자재를 신속하게 공급하는 소방관으로 일할 준비가 되어 있습니다. 유연성을 갖춘 당사는 또한 필요한 공급 자원을 찾기 위해 중국에서 조달 에이전트로 기꺼이 활동합니다.
